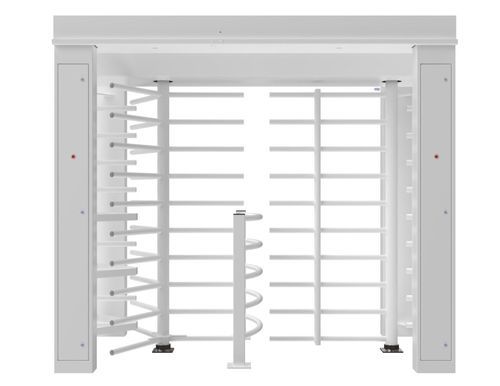

フルハイト回転式改札ゲート T-PMR

歩行者用交通量が多いアクセス制御用

双方向歩行者 / バリアフリー対応ターンスタイル

高頻度運用最大毎分20人
入口・出口・双方向利用可能
組立・配線済みで出荷、設置テンプレート付きオプション
前面電子基板にアクセス制御を統合し、保守を容易化

標準仕様

• 高頻度連続運転最大毎分20人 x2
• ゲートバリアフリーゲート90°開閉
• 通路1通路 + バリアフリーゲート両方向対応
• 制御基板およびアクセス機器3ロック付きドア
• 通行表示両側に赤/緑のインテリジェント表示、アクセス制御と連動
• 屋根排水機能付きアルミニウム
• 外装亜鉛メッキ鋼、ポリエステル塗装、RAL 9010
• ローターネジなし直結構造
• 回転センサー360°位置検知
• 照明両側にLED内蔵
• 制御装置IP通信対応

技術仕様

電源230 V
ローター亜鉛メッキ鋼アーム Ø 40 mm
パイプØ 40 mm
仕上げ亜鉛メッキ + アルミ屋根、RAL 9010
重量580 kg
通行3 x 120° + バリアフリーゲート 920 mm
外形寸法LxHxD2861 x 2328 x 1566 mm
ゲート寸法LxHxD920 x 1988 x 1782 mm
基礎寸法LxHxD2960 x 1700 x 200 mm
通行高さ1988 mm
通行幅歩行者 675 mm – バリアフリー 905 mm
IP54
