アルミニウムブリーズ・ソレイユ BESPOKE INFINITI® FIN SYSTEM

外壁用縦型

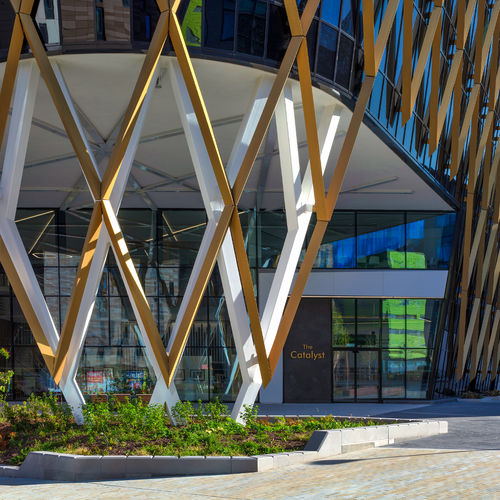

レボラックスは、GSSアーキテクチャーとチャールズ・ヘンショー＆サンズと協力して、コンセプトデザインを実用的なソリューションに発展させ、この目立つファサードを作るために必要な許容範囲内で設置することができました。これを可能にしたのは、デザイン、エンジニアリング、ファブリケーションにおけるレボラックスの専門知識と、BIMモデリングを用いて3Dでデザインを開発する能力です。 設計されたソリューションは、大きな三角形のビームを形成するレボラックス・インフィニティ・フィンシステムで構成されています。単一のソリューションとして製造するにはプロファイルが大きすぎたため、複数のパーツからなる押出成形構造ルーバーを製造し、ビームを形成するためにクリップで結合しました。 特注の押出成形デザインにより、ルーバーの背面に完全に隠された接続が可能となり、複雑な建物の形状に対して十分な許容範囲を確保することで、取り付けが簡単になりました。 レボラックスは、チャールズ・ヘンショー＆サンズ社と密接に協力して、カーテンウォールソリューションの取り付けを調整した。レボラックスの特許取得済みトリニティブラケットは、インフィニティシステムを熱的に壊れない方法で構造体に固定することを可能にした。 ダイアグリッドの外観は、各交差部に十字型のジョイントが必要であり、各セクションの各端にツインアングルカットが必要であった。そのためには、組み立て後にプロファイルをカットしなければ精度が出ない。このため、レボラックスは特注の切断用治具を製作しなければならなかった。 製品の特徴 特注インフィニティフィンパネル 900シリーズの4ピース押出成形品 291mm x 229mmの3つの押出成形品からなる三角形の形状 トリニティのカーテンウォール用ブラケットを使用。
