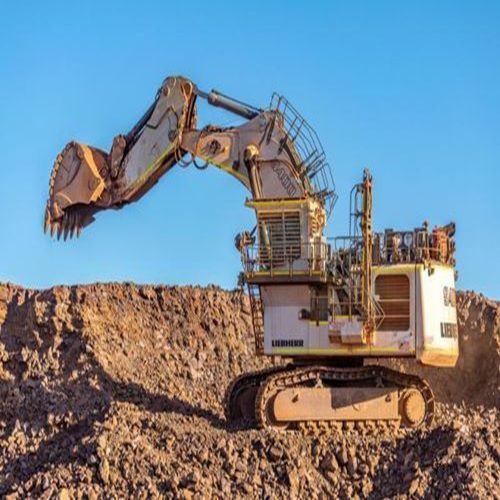

クローラー式パワーショベル R 9400 G6

岩高有効荷重ディーゼル

概要
Liebherr R 9400 G6は、大容量の連続運転を想定した大型鉱山用油圧ショベルです。モジュラー設計と設計目標寿命（60,000時間以上）により、リパワリング、レトロフィット、将来のアップグレードが可能です。標準はCummins QSK50、オプションでLiebherr D9812 V12を選択でき、電動ドライブ（E‑Drive）も用意されています。

ハイライト

• 設計寿命：> 60,000 運転時間
• 同クラス比 +9% の荷重能力（ペイロード）
• オプションでLiebherr D9812 V12 搭載可能
• モジュラー設計によりリパワリング、レトロフィット、将来の拡張が容易

パワートレイン
エンジン型式 - Cummins QSK50（標準）
定格出力（1800 rpm）- 1,250 kW（標準）
オプションエンジン - Liebherr D9812 V12（オプション）— 1800 rpmで最大1,350 kW
排出規制 - Tier 2 / US EPA Tier 4f / EU Stage V
電動モータ（オプション）- 利用可能（E‑Drive）

E‑Driveの利点

• 現場での排ガスがない
• 保守コストの低減
• 騒音低減
• 電動特性によるサイクルタイムの改善

油圧システム
アタッチメント・走行用ポンプ - 可変流量軸流ピストンポンプ 4台 × 751 l/min @ 320 bar
スイング駆動ポンプ - 可逆形傾斜板ポンプ 2台 × 390 l/min @ 350 bar（クローズドループ）
最大旋回速度 - 3.90 rpm

バックホー装着時
バックホー装着時作業質量 - 345.50 t
バケット容量（1.8 t/m³）- 24.00 m³
Liebherr GET システム（GP/HD/XHD）- Z140 / Z140 / Z140
最大掘削力（ISO 6015）- 965 kN
最大引抜力（ISO 6015）- 1,000 kN

フェイスショベル装着時
フェイスショベル装着時作業質量 - 353.00 t
ショベル容量（1.8 t/m³）- 22.00 m³
Liebherr GET システム（GP/HD/XHD）- Z140 / Z140 / Z140
地表での最大押し込み力（ISO 6015）- 1,145 kN
最大押し込み力（ISO 6015）- 1,545 kN
ショベル最大破壊力（ISO 6015）- 1,195 kN

技術仕様

• 型式：R 9400 G6
• 設計寿命：> 60,000 運転時間
• バックホー装着時作業質量：345.50 t
• フェイスショベル装着時作業質量：353.00 t
• バケット容量（1.8 t/m³）：24.00 m³
• ショベル容量（1.8 t/m³）：22.00 m³
• 標準エンジン：Cummins QSK50 — 1,250 kW @ 1800 rpm
• オプションエンジン：Liebherr D9812 — 1,350 kW @ 1800 rpm
• アタッチメント/走行ポンプ：4 × 751 l/min @ 320 bar
• スイング駆動ポンプ：2 × 390 l/min @ 350 bar（クローズドループ）
• 最大旋回速度：3.90 rpm

運用フィードバック
「ホイールローダーより稼働率が高く、かつ240トンのダンプトラックと整合する機械が必要でした。LiebherrはR 9400で応え、さらにこの機械用に最適化されたバケットを開発してくれました。直近3か月で生産量が約40%向上しました。」 — Roy McKinstry、生産マネージャー、Trapper Mine（米国）

用途とバリエーション
R 9400は大規模鉱山作業やバルクマテリアルの取り扱い向けに設計されています。バリエーションとして標準ディーゼル（Cummins QSK50）、高出力オプション（Liebherr D9812）およびゼロエミッションのE‑Driveがあり、GETやバケットの構成をフリートに合わせて調整可能です。
