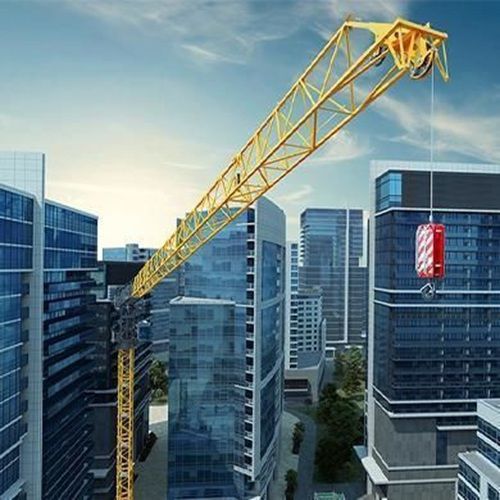

タワークレーン 195 HC-LH 6/12

コンパクトラッフィングジブ油圧

概要
195 HC-LH 6/12 は、スペースが限られた市街地の工事現場向けに設計されたルフィング式タワークレーンです。コンパクトなタワー（1.6 m × 1.6 m）、クライミング仕様、大きなフック高さにより、設置面積を抑えつつ高い揚程性能と柔軟な作業半径を実現します。

性能を追求
密集した都市環境に最適化され、スリムなタワープロファイルと高い荷重性能を組み合わせ、限られた設置条件に適応します。

輸送
HC-LH の組立群は輸送効率を考慮して構成されています：部品は移動式クレーンの能力に合わせて調整可能で、可能な場合は保管場所で事前組立を行い現地作業時間を短縮できます。195 HC-LH 全体は4台のトラックまたはコンテナで輸送可能です。

油圧式ルフィングシステム
油圧式ルフィングにより、90 秒未満で迅速かつ正確なフレーム操作が可能です。最適化された30 kWのルフィング駆動は接続負荷を低減します。

高性能ドライブ
実績あるシリーズ由来の巻上機にはメーカー製ドライブを採用し、45 kW および 65 kW のバリエーション（副ブレーキオプションあり）を提供します。大容量ドラムと高いフック速度により、運用・保守が容易になり現場の生産性が向上します。

収納状態（アウトオブサービス）
ジブ長が45 m を超える場合、アウトオブサービス時の高さを10 m に縮小可能で、非常に狭いスペースでも安全に固定・収納できます。

PLC制御システム
Litronic 制御システムのウィザードにより、単一の荷重でスケーリングと導入が行えます。論理チェックによりスケーリングが検証され、立ち上げが効率化されます。

作業環境の快適性
LiCAB® キャビンは約2.35 m² の床面積を有し、調整可能な操作台と視認性向上の設計によりオペレーターの人間工学と安全性を支援します。

主な製品特徴

• 基準：EN 14439
• 最大吊り上げ能力：12,000 kg
• 最大作業半径：55.00 m
• 最大半径での吊り上げ能力：2,550 kg
• ロープ本数：1/2
• 巻上機：45 kW FU / 65 kW FU
• 旋回機：2 x 5.0 kW FU

技術仕様

• 最大半径での吊り上げ能力：2,550 kg
• 最大作業半径：55.00 m
• 基準：EN 14439
• ロープ本数：1/2
• 最大吊り上げ能力：12,000 kg
• 巻上機：45 kW FU / 65 kW FU
• 旋回機：2 x 5.0 kW FU
• 油圧ルフィング：ルフィング時間 < 90 秒；最適化された30 kW ルフィング駆動
• 輸送：4 台のトラック/コンテナでの輸送が可能；組立群は適応可能；コンポーネント重量最適化
• アウトオブサービス高さ：ジブ長 > 45 m の場合 10 m に短縮可能
• キャビン：LiCAB® 約2.35 m²；調整可能な操作台；視認性向上
