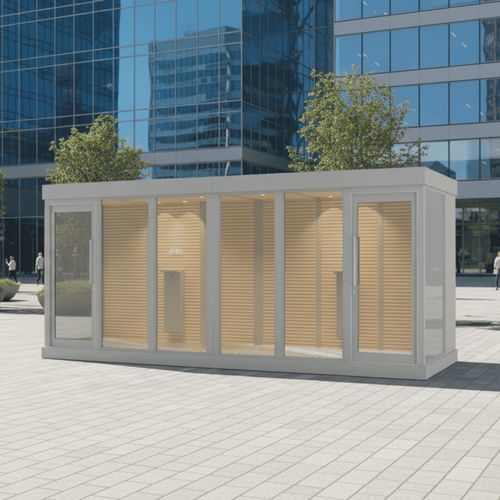

屋外用喫煙室 SMOKE SOLUTION SQ560

HEPAフィルター付きフィルター付き独立型

概要
SQ Series の屋外喫煙シェルターは、屋外仕様の耐候性と換気性能を備え、周囲への副流煙の拡散を抑制する空間を提供します。屋内喫煙キャビンと同等の安全基準、ろ過および耐火設計で公共施設や作業現場に適しています。

フィルターと構造
屋内ユニットと共通のフィルターおよび交換部品を採用しており、保守が容易です。厳しい気象条件や温度変化に耐える設計で、押出しアルミフレームと複層強化ガラスにより堅牢な耐候性エンクロージャを実現しています。タイマーは照明とフィルターを省エネの待機モードに切り替え、センサーが検知すると機能を再起動します。

用途
SQ Series は粒子およびガスを環境に放出される前に捕集し、入り口や公共空間、職場での受動喫煙やタバコ臭を低減します。導入例：空港、病院、公共施設、商業施設など。

モデルと収容人数
シリーズは 6.1 m² から開始します。モデルにより同時使用可能人数が異なります（技術仕様参照）。

デザイン特徴

• ドア：手動またはダブル手動のセルフクロージング（機種により自動ドア・車椅子対応あり）
• 照明：人感センサー連動のLEDスポット灯
• 灰皿：防火・無臭のアルミ製灰皿で安全に灰を収集
• ファン：高効率ファンにより強力な換気と低エネルギー消費を実現

技術情報
モデル：SQ280 | SQ560
寸法（L x D x H）：2850 x 2150 x 2540 mm | 5650 x 2150 x 2540 mm
重量（フィルターおよび空調含む）：約 1450 kg | 約 2500 kg
ドアシステム：手動ドア（セルフクロージング、鍵付） | ダブル手動ドア（セルフクロージング、鍵付）
同時使用人数*: 最大 6 名 | 最大 12 名
標準灰皿：灰皿 230 x 300 / 3500 本 | 2x 灰皿 230 x 300 / 3500 本
主要材質：フレーム：押出しアルミ；ガラス：複層強化ガラス；前面パネル：中密度繊維板（MDF）
標準色：粉体塗装 RAL 9006（グレー）、RAL 9005（ブラック）。その他色は要相談。
気密試験：実施済み

機能
調整性：スタンバイ／稼働で可変の気流速度。
省エネ：人感センサー、タイマー、スタンバイフィルターモードにより消費電力を低減。
カスタマイズ：LED画面、各種内蔵灰皿サイズ、色のカスタム対応。

仕様

• シリーズ：SQ Series
• 開始面積：6.1 m²
• モデル：SQ280、SQ560
• 寸法（SQ280）：2850 x 2150 x 2540 mm
• 寸法（SQ560）：5650 x 2150 x 2540 mm
• 重量（SQ280）：約 1450 kg（フィルターおよび空調含む）
• 重量（SQ560）：約 2500 kg（フィルターおよび空調含む）
• ドアシステム：手動セルフクロージングドア；鍵付（SQ560：ダブル手動セルフクロージングドア）
• 同時使用者（推奨）：最大 6 名（SQ280）；最大 12 名（SQ560）
• 灰皿容量：230 x 300 / 3500 本（SQ280）；2x 230 x 300 / 3500 本（SQ560）
• フレーム：押出しアルミ
• ガラス：複層強化ガラス
• 前面パネル：MDF
• 標準色：RAL 9006（グレー）、RAL 9005（ブラック）；その他は別途
• 気密試験：実施済み
• 省エネ＆制御：タイマー、人感センサー、スタンバイフィルターモード、可変気流速度
• 適応分野：空港、病院、公共施設、職場
