このフロアードレインシステムでは、垂直または水平の異なるフロアードレインサポートを、8種類のグレーチング(グレーチングフィッティングフレームを含む)と組み合わせることができます。
フロアドレインサポートDN50水平(TUB-BA-W)用グレーチングフィッティングフレーム:
標準格子付きTUB-RA-S
デザイン格子付きTUB-RA-D...
タイル状カバー付TUB-RA-DV
カバーの厚さに合わせて高さ調節が可能です。
DIN EN 1253 [l /s]に準拠した排水容量:
TUB-BA-W、標準臭気トラップDN50水平型
標準格子付き TUB-RA-S: 1,0 l/s
設計格子付き TUB-RA-DA: 1,1 l/s
設計格子付き TUB-RA-DC: 1,2 l/s
設計格子付き TUB-RA-DM: 1,2 l/s
設計格子付き TUB-RA-DL: 1,1 l/s
設計格子付き TUB-RA-DV: 1,3 l/s
表面被覆(タイルと接着剤)の厚さ:
TUB-RA-S/DA/DC/DM/DL: シャワートレイ用: 最小5 mm
TUB-RA-DV: シャワートレイ用: 最小5mm / タイルカバー用:8 mm
注意:ヘアトラップ(TUB-BAZ HS)を取り付けると、排水能力が最大0.3 l/s低下します。

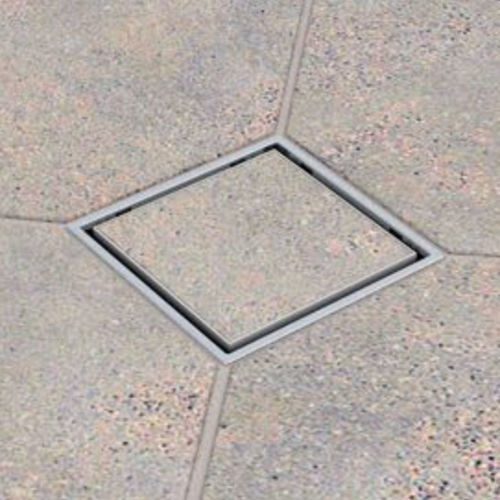

TUB-RA-S
グレーチング取り付けフレームはABS製、グレーチングは標準ステンレス製。
溝構造の格子取付枠:最初の溝は5mmモザイクカバー用、さらに約3mmごとに溝を追加
---
