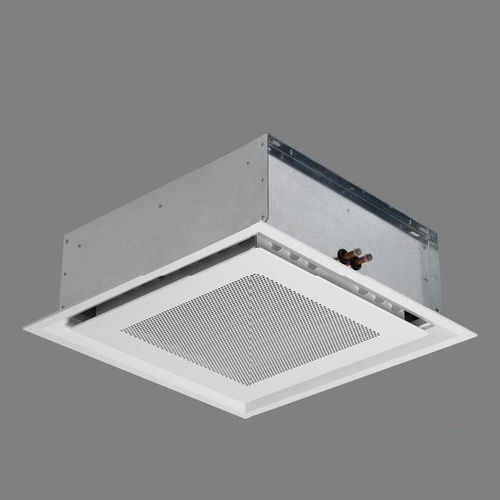

アクティブチルドビーム WAAB SERIES

WAAB 4WAYチルドビームは、給気の供給、熱処理、拡散を同時に提供し、内部条件を所望の快適性レベルに設定する空気/水誘導端子ユニットです。 冷却されたビームは、水の優れた熱特性を利用して、最小限の消費電力で最適な快適性を保証します。 WAAB 4WAYチルドビームの主な熱伝達部品は、銅管とアルミニウムフィンで形成されたバッテリーです。 また、中央空調ユニットで前処理された換気空気を供給するための空気ダクトとプレナムを内蔵しています。 WAAB 4WAYチルドビームは、給気用の側面または上部に接続して供給することができます。 ユニットは、T24およびT15プロファイル用の600x600、625x625および675x675を測定するモジュラー天井に適合させることができます。 サイズが縮小されたため、低吊り下げの誤った天井にも設置できます。 給気用のクラスシフィケーション WAAB 4ウェイビーム。 ... /長さ/ 呼び長さ (600 または 1200)。 ... /2T/2チューブ電池 ... /4T/4チューブ電池。 ... /LD/右側接続。 ... /LI/ 左側接続。 ... /SD/右上接続。 ... /SI/ 左側接続。 ... /T15/ ドロップパネル、15mm プロファイルモジュラー天井のサポート。 ... /T24/ ドロップパネル、24 mm プロファイルモジュラー天井のサポート。 ... /KS/ 小さな放電ノズル。 ... /KM/中放電ノズル。 ... /KL/大放電ノズル。 ... /FC/ 円形ミシン目付きフロントパネル。 ... /FQ/ 正方形のミシン目付き フロントパネル... /FL/直線のアルミニウムグリル付きフロントパネル。 ... /TY/タイプ アクセサリ DEF 偏向フィン マウント (D) 天井から吊り下げ用アングルブラケット
