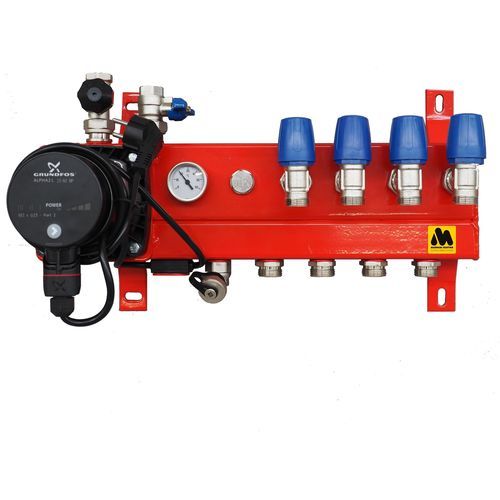

耐腐食性マニホールド FRONT
お気に入りに追加する
商品比較に追加する
特徴
- オプション
- 耐腐食性
詳細
製品概要
MAGNUM Front Steel はコンパクトな給湯・暖房用分配器で、亜鉛メッキおよびエポキシコーティングされた鋼製の本体を備えています。標準で Grundfos A-Label ポンプと上部プライマリ接続を装備。ポンプは定圧動作で、アクチュエータにより回路が閉じられた際に自動で適応します。混合弁が閉じられた状態のとき、分配器は水力的に中性です。
型番 (Art.nr. | 説明 | 寸法)
Art.nr. | 説明 | 寸法
W41001 | MAGNUM Front Steel 1回路 incl. A-Label ポンプ | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2回路 incl. A-Label ポンプ | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3回路 incl. A-Label ポンプ | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4回路 incl. A-Label ポンプ | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5回路 incl. A-Label ポンプ | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6回路 incl. A-Label ポンプ | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7回路 incl. A-Label ポンプ | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8回路 incl. A-Label ポンプ | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9回路 incl. A-Label ポンプ | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10回路 incl. A-Label ポンプ | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11回路 incl. A-Label ポンプ | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12回路 incl. A-Label ポンプ | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13回路 incl. A-Label ポンプ | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14回路 incl. A-Label ポンプ | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15回路 incl. A-Label ポンプ | 975 x 235 x 185 mm
適用
セントラルヒーティングボイラー | V
ヒートポンプ | X
太陽熱（バッファタンク使用） | V
ペレットストーブ | V
地域熱供給（ディストリクトヒーティング） | X（要問合せ）
仕様（項目 | 利用可否）
給水側バルブ | V
給水側サーモスタット | V
ポンプ | V
流量計 | X
温度計 | V
圧力計 | X
エアベント | V
戻り側バルブ | V
戻り側 RTL バルブ | X
制御弁内での混合量 | V
供給側と戻り側の間の止水弁 | X
検査 | CE
技術的詳細
梱包内容
保証
MAGNUM Basic Steel：本体 5 年、付属品 2 年の保証。
仕様 / 技術的仕様
MAGNUM Front Steel はコンパクトな給湯・暖房用分配器で、亜鉛メッキおよびエポキシコーティングされた鋼製の本体を備えています。標準で Grundfos A-Label ポンプと上部プライマリ接続を装備。ポンプは定圧動作で、アクチュエータにより回路が閉じられた際に自動で適応します。混合弁が閉じられた状態のとき、分配器は水力的に中性です。
型番 (Art.nr. | 説明 | 寸法)
Art.nr. | 説明 | 寸法
W41001 | MAGNUM Front Steel 1回路 incl. A-Label ポンプ | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2回路 incl. A-Label ポンプ | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3回路 incl. A-Label ポンプ | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4回路 incl. A-Label ポンプ | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5回路 incl. A-Label ポンプ | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6回路 incl. A-Label ポンプ | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7回路 incl. A-Label ポンプ | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8回路 incl. A-Label ポンプ | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9回路 incl. A-Label ポンプ | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10回路 incl. A-Label ポンプ | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11回路 incl. A-Label ポンプ | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12回路 incl. A-Label ポンプ | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13回路 incl. A-Label ポンプ | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14回路 incl. A-Label ポンプ | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15回路 incl. A-Label ポンプ | 975 x 235 x 185 mm
適用
セントラルヒーティングボイラー | V
ヒートポンプ | X
太陽熱（バッファタンク使用） | V
ペレットストーブ | V
地域熱供給（ディストリクトヒーティング） | X（要問合せ）
仕様（項目 | 利用可否）
給水側バルブ | V
給水側サーモスタット | V
ポンプ | V
流量計 | X
温度計 | V
圧力計 | X
エアベント | V
戻り側バルブ | V
戻り側 RTL バルブ | X
制御弁内での混合量 | V
供給側と戻り側の間の止水弁 | X
検査 | CE
技術的詳細
- 本体は亜鉛メッキおよびエポキシコーティング鋼製
- 温度計、エアベント、最大安全装置を装備
- 標準で省エネの Grundfos A-Label ポンプ（定圧）を装備
- M30 x 1.5 サーモスタティックグループバルブは MAGNUM アクチュエータ対応
- グループ接続は 3/4" Eurocone 対応
- プライマリ接続 1/2"（8回路以上は 3/4"）
- 標準で取り付け用資材を添付
- サーモスタット準備済バルブ、浸漬管付きサーモノブ
- 浸漬式二金属温度計を同梱
- エアベント 1/2"、1/2" 二分割ボールバルブ（青）
- LTV マニホールド用バルブインサート
梱包内容
- 圧力試験報告書
- 取付説明書
- 保証書
- MAGNUM Front Steel 分配器
保証
MAGNUM Basic Steel：本体 5 年、付属品 2 年の保証。
仕様 / 技術的仕様
- 本体材質：亜鉛メッキおよびエポキシコーティング鋼
- 標準ポンプ：Grundfos A-Label（定圧）
- 温度計：浸漬式二金属温度計同梱
- エアベント：1/2"
- グループ接続：3/4" Eurocone 対応
- サーモスタティックグループバルブ：M30 x 1.5（MAGNUM アクチュエータ対応）
- プライマリ接続：1/2"（8回路以上は 3/4"）
- 取り付け部材および安全装置を含む
- 1〜15回路の構成で提供（型番参照）
