文書番号:0083.0484
メーカー:MAICO
アプリケーション例:生産施設、商業施設、ガレージ、ビルコンテナ、貯蔵施設

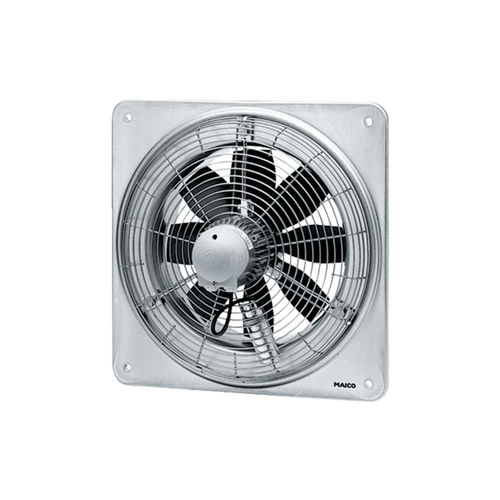

EZQ 20/4 E-短い説明
正方形の壁板付き軸壁ファン、DN 200、単相AC
EZQ 20/4 E-製品説明
吸気側に黄色のクロムメッキ保護グリル、DIN EN ISO 13857に準拠した偶発的な接触を防ぎます。
ガラス繊維充填ポリアミド製の8ブレードインペラ。 パフォーマンスレベル6.3、DIN ISO 1940、パート1に従って、2つのレベルで動的にバランス調整されます。
任意の位置に装着できます。
エアフローの方向
次の図は、エアフローの方向:
エアフローの方向 A:モーターを横切って空気が引かれた場合、標準
エアフローの方向 B:モーターを横切って空気が吹かれ、要求に応じて利用可能
回転方向
反転モード:体積流が減少異常な空気の流れ方向で約35%。
モーター非同期モーター。
速度制御可能。 例外:タイプ「EZQ 45/6 B」、「EZQ 45/6 B」、「DZQ 40/2 B」および「DZQ 40/2 B」
のリバーシブルです。 例外:シェーディングポールモーター(... -E)。
蒸気飽和空気の換気には適していません。
ACモータ
EZQとEZSモデルシリーズ。
定格電圧 230 V, 50 ヘルツ.
標準機能としての熱過負荷保護。
「.. /B「ファン:保護グリルまたは壁スリーブに取り付けられた動作コンデンサを備えたコンデンサモーター、IP 55度の保護。
「.. /D「ファン:端子ボックスに動作コンデンサを備えたコンデンサモーター、IP 54度の保護。
「.. /E「ファン:陰極モーター、非可逆性、保護のIP 54度。
モーターカバーの下の端子台への電気接続。
---
