文書番号:0080.0251
メーカー:MAICO
アプリケーション例:商業施設、食堂、空気抽出システム、ワークショップ、職場空気抽出システム

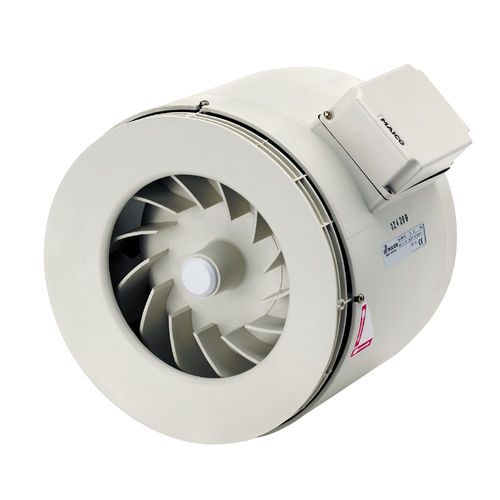

ERM 18-短い説明
半遠心ダクトファン、DN 180、単相AC
ERM 18-製品説明
特徴
コンパクトな寸法によるスペース要件の低減。
IP 54水平設置位置または気流方向が下向きである場合の保護度。
換気ダクトに直接取り付けるための入口側と出口側接続カップリング。
半遠心羽根車、良好な流動技術。
流入方向は流出方向と等しい。 したがって、簡単なインストールになります。
パールホワイト、RAL 1013に似ています。
空気の流れ方向
気流と回転方向は、ファンハウジング
モーター
ERM 15にマークされた矢印で示されている:陰極モータ
ERM 18:コンデンサモータ
速度制御可能。
端子ボックス内の動作コンデンサを接続する準備ができています。
標準機能としての熱過負荷保護。
無電位端子接続。例えば、MVE 10保護モータースイッチやコンタクタの制御回路に接続する必要があります。
ボールベアリング付き堅牢なモーター、メンテナンスフリー。
取り付け説明書
はどんな位置にも取り付けられます。
ELM フレキシブルカフスを使用して、ダクトシステムへの振動の伝達を防止します。
電気接続
ケーブルガイドブッシュ付き外部取り付け端子ボックス。
---
