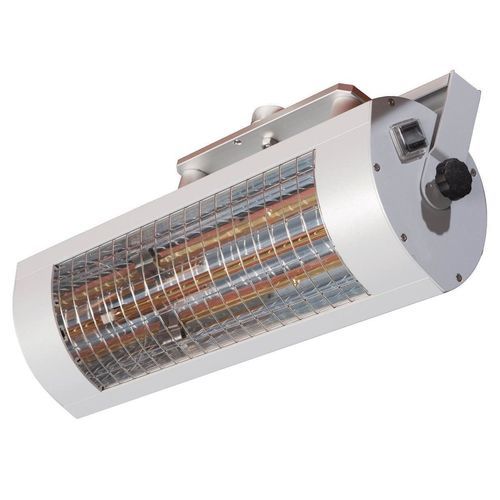

パラソル赤外線パティオヒーター INFRAROTHEIZSTRAHLER LOW GLARE

電動式テラス用屋外用

概要
SCHATTELLOまたはALBATROSのセンターポール式パラソルに適合する赤外線ヒーターで、大型パラソルを快適な屋外空間に変えます。赤外線は対象面を直接加熱し、予熱時間なしで即座に快適さを提供します。筐体にスイッチのあるヒーターのみを使用します。

ヒーターと照明の例

• LED照明：高効率LEDバー、1本あたり6W、電球色（暖色）またはRGB‑Wで提供。
• 赤外線ヒーター：各1,400 W、保護等級IP24、筐体で個別に切替可能、最大効率と長寿命を実現する二重放物面リフレクター、Low‑Glare IR管。
• 電源配電ボックス：配線図に従った完全配線を目立たないボックス内に収め、ケーブルの煩雑さを避け外観を保護。
• 配線：配電ボックスからヒーターへ特殊コネクタとVDE準拠のゴムケーブルで直結；コネクタは保護等級IP68（防水）。
• 回転マウント：リブ端部に取り付ける特許取得の回転マウントで90°回転が可能、閉じた状態でもマウントが残るため開閉時の取り外し不要。
• 電源供給：パラソルの支柱を通して配線し、ケーブルを機械的損傷から保護。

製品詳細
赤外線ヒーターは対象面を直接かつ均一に加熱し、立ち上がり時間を必要としません。微風時でも即座に放射熱が得られます。筐体にスイッチのあるヒーターのみを使用します。掲載製品：Low Glare赤外線ヒーター（説明バージョン1,400 W）– 品番 200430。
選択可能な色：

• RAL 9010 ピュアホワイト（マット、粗面仕上げ）
• RAL 9006 ホワイトアルミニウム（マット、粗面仕上げ）
• 特注色は別途お問い合わせください

W‑MAYプラグ IP68、230 V、50 Hz、飛沫保護 IP24（ENEC）。

回転マウントとピボットスペーサー
ヒーターはリブ端部に取り付ける回転マウントに装着可能です。特許機構により90°回転し、閉じた状態でもそのまま残ります。スペースの都合で回転マウントが使用できない場合は、配電フランジに直接ねじ込むピボットスペーサーを使用できます；一体型のスイベルカップリングによりヒーターの取り外しを防止します。

• 回転マウント SCHATTELLO：品番 202040。一部の寸法ではピボットスペーサー（品番 200578）を推奨。
• 回転マウント ALBATROS：品番 200577。一部の寸法ではピボットスペーサー（品番 200578）を推奨。
• ピボットスペーサー：品番 200578。閉じる前に個別に旋回させることができ、一体型スイベルカップリングを備えています。

ピボットスペーサーの寸法推奨

• SCHATTELLOの場合：推奨例：6 x 6 x 6 m（バランス付き）、Ø 3 m、Ø 4 m、Ø 5 m、2 x 2 m、2.5 x 2.5 m、3.5 x 3.5 m、2 x 3 m、2 x 4 m、2.5 x 3 m、2.5 x 3.5 m、4 x 4 x 4 m。
• ALBATROSの場合：推奨例：Ø 4 m、Ø 4.5 m、Ø 5 m、Ø 5.5 m、Ø 6 m、Ø 7 m、3.5 x 3.5 m、3 x 4 m、3 x 6 m、3.5 x 7 m（バランス付き）、4 x 8 m（バランス付き）、5 x 5.85 m（バランス付き）。

設置位置の例
パラソルの形状やセグメント数により複数の配置が可能（例）：

• 8分割、丸型
• 12分割、丸型
• 8分割、四角型
• 8分割、長方形
• 12分割、丸型、4台
• 12分割、丸型、6台
• 12分割、四角型、4台
• 12分割、四角型、6台

安全・省エネオプション

• 自動再始動防止：品番 202051。パラソル閉時の誤作動を防ぎ、カバー下の過熱による損傷を防止します。
• 配電ボックスの押しボタン式タイマー：品番 202050。例えば15分の時間制御で運転し、エネルギーコストを抑制できます。
• 支柱用トグル式タイマー：品番 353017。配電フランジが2 m以上の位置にある場合に推奨；アクセス性向上のため支柱に約85 cmの位置に取付。

特性 / 技術仕様

• 定格出力（1台あたり）：1,400 W（ページ記載のバージョン）。
• 管種：IR Low Glare（眩光低減）。
• リフレクター：二重放物面リフレクターで効率と寿命を向上。
• ヒーター保護等級：IP24（飛沫保護）— ENEC準拠。
• 接続：W‑MAYプラグ IP68。
• 電圧 / 周波数：230 V、50 Hz。
• 配電ボックス：個別の機器ON/OFFと目立たない配線を実現。
• ケーブル・コネクタ：VDE準拠のゴムケーブル；接続部はIP68の防水仕様。
• スイッチ：各ヒーターは筐体にスイッチ装備。
• 取付金具：特許取得の回転マウント（90°回転）およびピボットスペーサー（品番 202040、200577、200578）。
• 安全オプション：自動再始動防止（202051）、タイマー（202050、353017）による省エネ。
