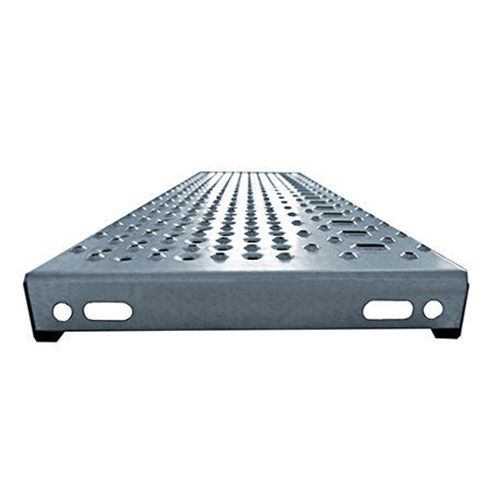

溶融亜鉛メッキ鋼製段 ARMANDIE

滑り防止

製品情報
特長

• 穿孔：ノーズ部に上向きエンボス穴 Ø19/10 mm、上向きエンボス穴 Ø5/8 mm、下向きエンボス穴 Ø8/13 mm；開口率 7%
• ノーズ部の視認性を高めるコントラスト
• 側板へ取り付けるための穿孔された端部
• 材質：溶融亜鉛めっき鋼（ISO 1461）

用途

• ピッチ角度 27°以上の階段用（オーバーラップ50 mm時）
• フランスのバリアフリー（ハンディキャップ）基準に適合

取付

• 側板にØ12 mmボルトで固定（ボルトは要望により供給）

技術データ
幅 (mm): 800 | 900 | 1000 | 1200 | 1400
奥行き (mm): 330
高さ (mm): 50 (1400 mmは75)
質量 (kg/個): 6.7 | 7.5 | 8.2 | 9.7 | 12.1

特性 / 技術仕様

• 幅 (mm): 800; 900; 1000; 1200; 1400
• 奥行き (mm): 330
• 高さ (mm): 50 (1400 mmは75)
• 質量 (kg/個): 6.7; 7.5; 8.2; 9.7; 12.1
• 穿孔の詳細：ノーズ部に上向きエンボス Ø19/10 mm、上向き Ø5/8 mm、下向き Ø8/13 mm；開口率 7%
• 材質：溶融亜鉛めっき鋼（ISO 1461）
• 最小階段ピッチ角度：27°（オーバーラップ50 mm時）
• フランスのバリアフリー基準に適合
• 取付：側板にØ12 mmボルトで固定
