ケーブルとメンブレン張力構造

覆い用PVC製メンブレン競技場用

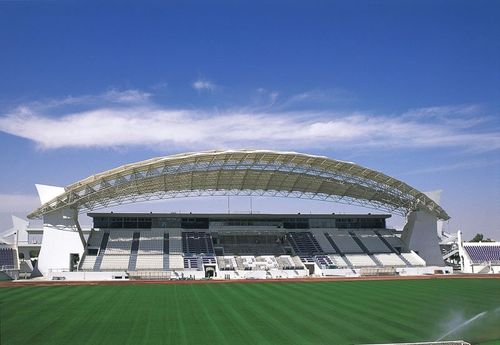

Khalifa Stadiumの多数の大きいスポーツ・イベントのための開催地教主はオアシス都市Al Ainの市民会館の近くに、ある。 FIFAの後輩のワールドカップにあたって競技場はVIPの主要な立場と伸びた。 3.500の座席が付いている新しい立場の構造は地階の3つの床および付加的な操作および記憶域から成っている。 主要な立場は良質の鋼鉄膜の構造によって屋根を付けられる。自由形式、最高の屋根のスパンとしてself-supportingそして貝のように設計されている。 130のmの40のmそして長さの幅およそ7.500 mの²の総表面。 、しっかりしたMEROはグループと協同して屋根の構造のために得られて構造の計画を立てた。 第一次鉄骨構造はMERO-TSKの球ノードシステムが付いている2層フレームワークとして実行される。屋根区域の真中で構造は光学理由のための縦方向の軸線に沿う3層フレームワークシステムによって拡張された。 屋根構造はおよそ110のmの間隔の両方の支持のパイロンだけで支えられる。 PTFEから成っている機械的にプレストレスト膜はクラッディングとしてガラス繊維に、役立つ塗った。膜の屋根は縦方向の方向のフレームワークの2つの格子それぞれに及ぶ個々の分野に分けられる。 膜分野の皆は端ケーブルに規則的に及ばれる。
