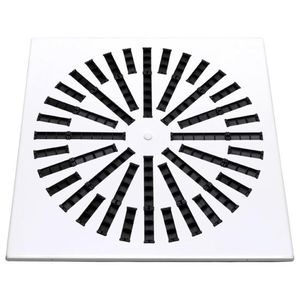

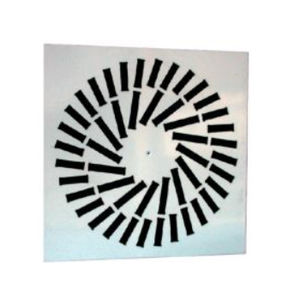

天井空気拡散器 KQ2 SERIES

正方形スロット

概要 KQ2シリーズは、パネルにスロットを設けた四角いディフューザーです。スロットは螺旋状の形をしていて、方向性のある偏向器を持っています。また、天井に設置されていますので、簡単に設置でき、投光量の調整が可能です。 技術データ サイズは300x300から625x625mmまであります。 パネル600x600mm（標準T KQ ...）で実現可能な小型化 スチールパネルは白RAL 9010で塗装されています。 調節可能なディフレクター（ブラック）RAL 9005 ABS 2.6～4.1mの間の設置高さ 60から810 m3 / hまでの空気流量 サイドプレナムまたは中央のネジキャップとホワイトキャップにネジで固定 資本利益、シャッター、絶縁材およびデッキ アセンブリの有無にかかわらず電流を通された鋼鉄のプレナム箱 PSのプレナムは600x600サイズがあります。 ステンレス鋼AISI 304またはAISI 316、光沢仕上げまたはサテン仕上げの利用可能なバージョン 試験方法 KQ2シリーズディフューザーの航空性能の分析は、"仮想試験室 "を用いて行われた。 すべての試験と相対測定は、高度なCFD（計算流体力学）ソフトウェアを使用して行われました。 これは、速度、気流分布、圧力損失の解析のために、完成した要素の手法を流体力学に適用しています。
