絶縁ガラスパネル OKASOLAR P

ソーラー コントロール用低放射率構造

製品詳細
方向感知プライバシースクリーン付きガラス

製品概要

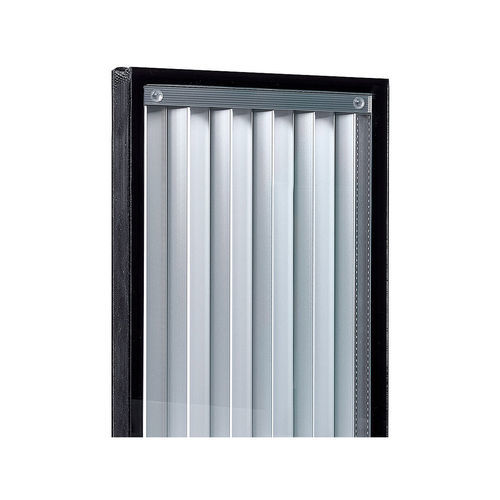

OKASOLAR Pは、ガラスパネル間の空洞に固定された垂直ルーバーを備えた断熱ガラスです。OKASOLAR Pは、一方向に部分的な透明性を提供しながら、他の方向には個々の要件に合わせたプライバシースクリーンを提供し、建物のファサードでの使用に最適化されています。

利点

• 方向感知プライバシースクリーン
• 部分的な視界
• 高い日光レベル
• 簡単にリサイクル可能
• 鳥の視認性

構造 + 機能
OKASOLAR Pの特別な特徴は、プライバシースクリーン用のルーバーがガラス間の空洞に統合されているため、設置、メンテナンス、清掃に特別な要件を課さないことです。実際、OKASOLAR要素は従来の断熱ガラスのように扱うことができます。ガラスの厚さと種類は、構造的ニーズと建設要件に基づいています。

• 2枚ガラス構造:
  外側のガラスは熱処理されたガラスで作られています
  空洞: 24 mm、統合されたルーバーとガス充填
  内側のガラスは熱処理されたガラスで作られ、熱反射層#3
• 3枚ガラス構造:
  外側のガラスは熱処理されたガラスで作られています
  空洞1: 24 mm、統合されたルーバーとガス充填
  内側のガラスは熱処理されたガラスで作られ、熱反射層#3
  空洞2: 8〜12 mm、ガス充填
  内側のガラスは熱処理されたガラスで作られ、熱反射層#5

技術データ

• ルーバー軸に平行なガラス寸法: 最大3,000 mm
• ルーバー軸に垂直なガラス寸法: 最大1,000 mm
• ルーバーの長さ: 最大3,000 mm
• 最大面積は3 m²です。特別な形状も可能です。

性能表
タイプ OKASOLAR | T_v % | g値 % | Ug値 [W/(m²K)] (クリプトン | アルゴン | 空気) (空洞24 mm)
P 30-0 | 1 | 3 | 1.3 | 1.5 | 1.7
P 30-08 | 28 | 25 | 1.3 | 1.5 | 1.7
P 30-23 | 43 | 37 | 1.3 | 1.5 | 1.7

低放射コーティングおよび太陽制御コーティング70/37を備えた2枚ガラス構造:
P 30-0 | 1 | 12 | 1.3 | 1.5 | 1.7
P 30-08 | 24 | 23 | 1.3 | 1.5 | 1.7
P 30-23 | 38 | 25 | 1.3 | 1.5 | 1.7

低放射コーティングを備えた3枚ガラス構造:
P 30-0 | 1 | 1 | 0.6 | 0.8 | 1.0
P 30-08 | 25 | 21 | 0.6 | 0.8 | 1.0
P 30-23 | 39 | 30 | 0.6 | 0.8 | 1.0

低放射コーティングおよび太陽制御コーティング70/37を備えた3枚ガラス構造:
P 30-0 | 1 | 6 | 0.6 | 0.8 | 1.0
P 30-08 | 22 | 18 | 0.6 | 0.8 | 1.0
P 30-23 | 34 | 21 | 0.6 | 0.8 | 1.0

特徴 / 技術仕様

• 固定された垂直ルーバー付き断熱ガラス
• 方向感知プライバシースクリーン
• 一方向の部分的な透明性
• 建物のファサードに最適化
• 2枚および3枚ガラス構造オプション
• 熱処理されたガラス
• 熱反射層
• 最大ガラスサイズ: 3,000 mm x 1,000 mm
• 最大面積: 3 m²
• 特別な形状も可能
• Ug値 (W/(m²K)): 構成に応じて0.6〜1.7
• リサイクル可能
• 鳥の視認性
