絶縁ガラスパネル OKATECH

低放射率日よけ2層ガラス

製品詳細
独自の昼光システム：金属拡張インサート付き断熱ガラス

製品説明

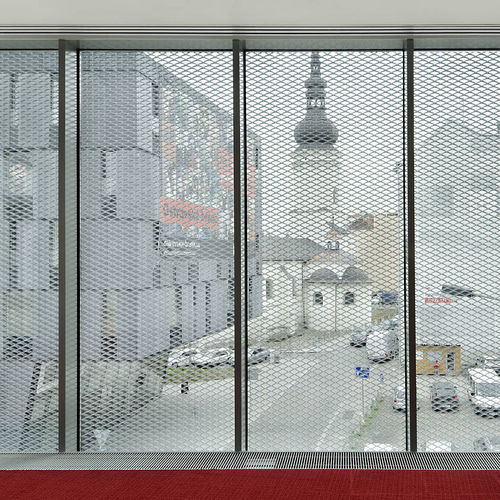

OKATECHの金属拡張インサートを使用したガラスファサードは、常に視覚的なアクセントを設定します。銅とアルミニウムのインサートは、デザインの魅力的な要素であるだけでなく、方向選択型の昼光システムとして機能し、効果的な日光と眩しさの保護を保証します。
昼間は、建物の外殻に特別な輝きを与え、ファサードは日光で金属的な輝きを持ちます。夜間、人工光を使用すると、内部への深い視界を許可します。ファサードやパラペットに加えて、OKATECHの金属拡張は、洗練されたインテリアデザインのアプリケーションにも適しています。

利点

• 輝く金属インレイがファサードにユニークなキャラクターと特別な輝きを与えます
• 建物の外殻の異なる特性
• さまざまな金属とコーティングの組み合わせ
• 可変の幾何学と寸法
• 洗練されたデザインソリューション
• 多機能モジュール（MFM）への埋め込みが可能
• OKALUX@ HPIと組み合わせることで、建物のエネルギーバランスを大幅に改善できます

機能性

• 角度選択型の日光と眩しさの保護
• 建物への太陽光の侵入を減少
• 鳥の保護機能としての視認性
• 要件に応じた防火

持続可能性

• 完全にリサイクル可能
• 長持ちし、メンテナンスフリーで掃除が簡単

ユーザーの快適さ

• プライバシーと部分的な視界の成功した組み合わせ
• 均一に拡散された昼光による快適な室内の雰囲気

構造 + 機能
二重ガラス構造 – 垂直ガラス
構造と機能の原理
銅インレイ
アルミニウムインレイ
OKATECH拡張銅
OKATECH拡張アルミニウム

技術データ
最大寸法：1,250 mm x 3,500 mm、より大きなサイズはリクエストに応じて利用可能
最大面積：7 m²

性能表
OKATECH拡張金属

タイプ：二重ガラス
機能コーティング：タイプ
Ug値 [W/(m²K)]：クリプトン / アルゴン / 空気
TSET (%)：最小¹ - 最大²
光透過率 (%)：最小¹ - 最大²

銅（低放射）：Ug値：1.0（クリプトン）、1.2（アルゴン）、1.5（空気）；TSET：15 - 36%；光透過率：9 - 45%
銅（ソーラー）：Ug値：0.9（クリプトン）、1.1（アルゴン）、1.4（空気）；TSET：13 - 24%；光透過率：8 - 39%
アルミニウム（低放射）：Ug値：1.0（クリプトン）、1.2（アルゴン）、1.5（空気）；TSET：9 - 31%；光透過率：8 - 39%
アルミニウム（ソーラー）：Ug値：0.9（クリプトン）、1.1（アルゴン）、1.4（空気）；TSET：8 - 21%；光透過率：6 - 34%
¹ 入射角 γ = 60°の場合
² 入射角 γ = 0°（ガラス表面に垂直）

特徴 / 技術仕様

• 製品タイプ：金属拡張インサート付き断熱ガラス
• インサート材料：銅、アルミニウム
• 用途：ファサード、パラペット、インテリアデザイン
• 日光と眩しさの保護：角度選択型
• 鳥の保護：はい
• 防火：要件に応じて
• リサイクル可能性：完全にリサイクル可能
• メンテナンス：メンテナンスフリー、掃除が簡単
• 最大寸法：1,250 mm x 3,500 mm
• 最大面積：7 m²
• Ug値 (W/(m²K))：ガスとコーティングに応じて0.9 - 1.5
• TSET (%)：構成に応じて8 - 36
• 光透過率 (%)：構成に応じて6 - 45
