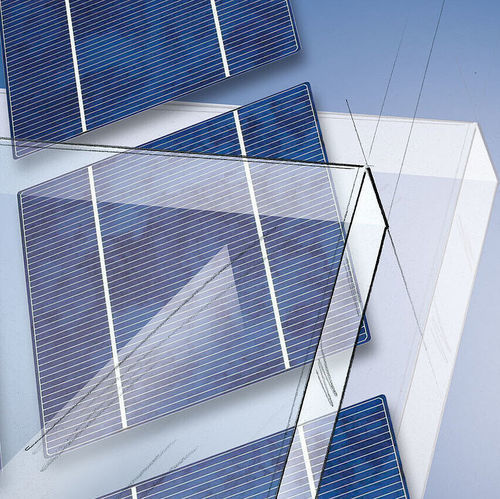

ポリクリスタル太陽電池パネル OKACELL

透明オーダーメイド絶縁

製品詳細
OKACELLは建築用途向けに建物統合型太陽光発電を提供します。OKACELLは、異なるセルタイプ、セルカラー、カスタマイズされた配置で最大限のデザインバリエーションを提供します。長方形のパネルに加えて、さまざまなモジュール形状が可能です。OKACELLは、ファサードや屋根用の単層ガラスおよび断熱ガラスとして利用可能です。

• 建物統合型太陽光発電

利点

• 個別のデザインオプション
• セルタイプとカバレッジ密度に応じて最大180 Wp/m²の高効率
• 計画における広範なサポート
• OKALUX光拡散断熱ガラスとの組み合わせ
• 個別に印刷されたフロントガラスとの組み合わせ
• 鳥に対する視認性

構造 + 機能
セルは、強化ガラスまたは熱強化ガラス（低鉄ガラス）で作られた積層ガラスに埋め込まれています。中間層としてPVBまたはEVAフィルムが使用されます。

最大ガラス寸法 | 最大2200 mm x 3600 mm
最小サイズ | 2つのセルが並んでいる場合、約400 mm
個別セルサイズ | 158.75 mm x 158.75 mm
最小セル間隔 | ≥ 2.5 mm
セルからエッジシールまでの距離 | ≥ 20 mm
側面投影コネクタ | 約10 mm（ケーブル直径）

電気データ
効率 | 約22.2 %
出力 | 100 %カバレッジ密度で180 Wp/m²

新しいセルタイプとサイズの開発における急速な技術進歩により、特定のセルタイプが後日利用できなくなる可能性があります。結晶セルの固有の色と明るさは定義された特性ではありません。したがって、モジュール内および異なるモジュール間で色の違いが生じる可能性があります。

技術データ
標準タイプの技術値
U値 | 断熱ガラスとして1.0から1.4 W/(m2K)、OKALUX Kとの組み合わせで最大0.8 W/(m2K)
TSET | ≥ 12 %
T_v | 10 %から80 %

凡例と関連サイズ
U | W/(m2K) | DIN EN 673 | 熱伝達係数、Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | 総エネルギー透過率
T_v | % | DIN EN 410 | 光透過率（直接/半球）

指定された値は概算です。これらは、認定試験機関による測定と派生計算に基づいています。

特性 / 技術仕様

• 製品タイプ：建築用途向け建物統合型太陽光発電ガラス
• デザイン：カスタマイズ可能なセルタイプ、セルカラー、配置、およびモジュール形状
• 利用可能：ファサードおよび屋根用の単層ガラスおよび断熱ガラス
• 最大ガラス寸法：最大2200 mm x 3600 mm
• 最小サイズ：約400 mm（2つのセルが並んでいる場合）
• 個別セルサイズ：158.75 mm x 158.75 mm
• 最小セル間隔：≥ 2.5 mm
• セルからエッジシールまでの距離：≥ 20 mm
• 側面投影コネクタ：約10 mm（ケーブル直径）
• 効率：約22.2 %
• 出力：100 %カバレッジ密度で180 Wp/m²
• U値：断熱ガラスとして1.0から1.4 W/(m2K)、OKALUX Kとの組み合わせで最大0.8 W/(m2K)
• TSET：≥ 12 %
• 光透過率（T_v）：10 %から80 %
• 中間層：PVBまたはEVAフィルム
• ガラスタイプ：強化ガラスまたは熱強化ガラス（低鉄ガラス）
