橋梁の建設方法と同じくらい異なるのは、片持ちのパラペットの製造に関する要件です。 多くの状況は、最適な建設プロセスのための型枠システムの選択に影響します。

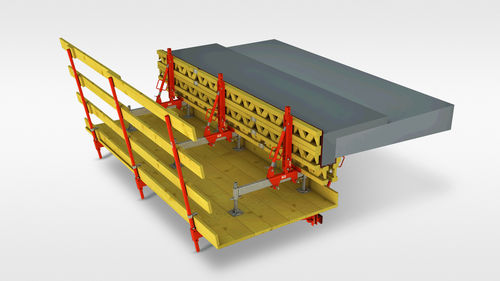

作業現場と構造の要件に合わせて、VARIOKITエンジニアリング建設キットは、型枠ユニットを備えた個々のブラケット、カンチレバーの下側に吊り下げられた型枠ユニット付きの適切な構造的に最適なソリューションを提供します。
型枠ユニット付きの旅行者カンチレバーの下側に移動する
絞首台建設から吊り下げられた型枠で橋上を移動するキャリッジ
ここで、キャリッジは完成した上部構造上を移動し、標準的なケースでは長さ5.50mの型枠セクションを備えています。 コンクリートセクションの必要な長さを達成するために、いくつかのキャリッジが一緒に結合されている。
キャリッジは、ブリッジに配置されたUプロファイル上のヘビーデューティローラーによって移動します。
荷重は、絞首台構造とバラストに運ばれます。 その結果、上部構造にアンカーは必要ありません。
技術的な詳細
標準的な展開は、それぞれ5.50mの4つのキャリッジです。
この構成では、パラペットはw/h = 50/80 cmの高さまで実現できます。 このために、バラストは単にそれぞれの荷重に対して修正されます。
VARIOKITモジュラー構造キットのおかげで、さらにキャリッジ上のジオメトリを変更するだけで、より大きなパラペットを実現できます。
---
