ソーラー コントロール用溝型ガラス PROFILIT™

低放射率絶縁防音

概要
Pilkington Profilit™ は、機械圧延（EN 572 第7部）で製造される U字型のアルカリ鋳造チャネルガラスによる、半透明の線状チャネルガラスシステムです。採光を確保しつつ視認を抑え、外面は平滑またはパターン付きで、ファサード、壁、屋根向けの多様な取り付けオプションを備えます。

主な製品説明
Pilkington Profilit™ は単体または二重構造で使用でき、「one in 2」「2 plus one」などの三層・多層ガラス構成にも対応します。Pilkington Profilit™ の“low-e plus”コーティングにより熱性能を向上させることが可能です。多層構成の代表的なU値は1.2 W/m²Kから0.61 W/m²Kまで、g値は適切なコーティングで0.2未満に低減可能です。遮音性能は構成により最大でRw 57 dB 程度まで達します。

特長と利点

• 光の拡散が大きく、外部からの視認が抑えられます。
• 適切な構成により優れた防音効果を発揮します。
• 単層または二重構造で垂直・水平いずれの取付も可能です。

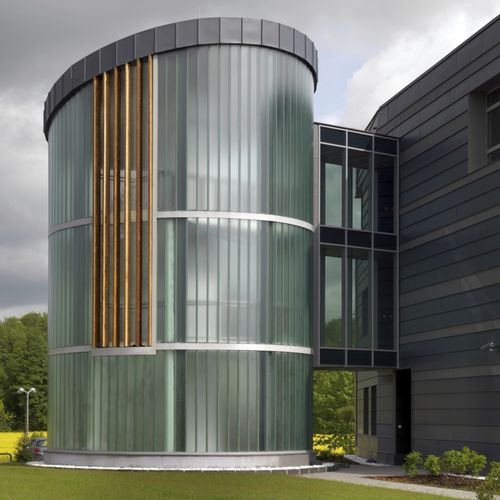

• 大開口のカーテンウォールや曲面壁にも対応します。
• 保守が迅速でユニットの交換が容易です。
• 断熱および日射制御（low-e）コーティングの選択が可能です。
• 熱処理（T）対応、Heat Soak Test はリクエストにより実施可能です。
• 多様なテクスチャ、寸法、色／エナメルの選択肢。内部のサンドブラストやセラミックエナメルのデザインも対応可能です。

用途
Pilkington Profilit™ は、外装ファサード、壁、屋根および採光を確保しつつ視認を制限したい内部間仕切りに適しています。商業、工業、公共、住宅など幅広い建築用途で用いられ、人工照明との組合せで特有の演出効果も得られます。

スポーツ施設での用途
スポーツ施設でのボール衝撃に対しては、ワイヤを用いず DIN 18032‑3 のボール衝撃要件を満たす二重皮特殊断面 Pilkington Profilit™ K22/60/7、K25/60/7、K32/60/7 を選定してください。このような用途では個別の仕様要件を考慮する必要があります。

Pilkington Profilit™ シリーズ製品

• Pilkington Profilit™ Amethyst — 青色コーティングを施したテクスチャードチャネルガラス。
• Pilkington Profilit™ Antisol — 日射制御コーティング付きテクスチャードチャネルガラス。
• Pilkington Profilit™ Plus 1.7 — 断熱 low-e コーティング付きテクスチャードチャネルガラス。
• Pilkington Profilit™ OW — 低鉄のエクストラクリアテクスチャードチャネルガラス。
• Pilkington Profilit™ Clear — テクスチャなしのチャネルガラス。
• Pilkington Profilit™ Macro — 網目構造の装飾を持つテクスチャードチャネルガラス。
• Pilkington Profilit™ Micro — 非常に微細な粒状の不規則面を持つテクスチャードチャネルガラス。
• Pilkington Profilit™ Slim Line — 細い直線溝の装飾を持つテクスチャードチャネルガラス。
• Pilkington Profilit™ Opal — 内面の定義されたサンドブラストにより柔らかい乳白色の外観を持つテクスチャードチャネルガラス。
• Pilkington Profilit™ Custom Made Opal — 内面にカスタムパターンのサンドブラストを施せるテクスチャードチャネルガラス。
• Pilkington Profilit™ Wave — 波形のテクスチャードチャネルガラス。
• Pilkington Profilit™ T — 熱処理（テンパー）されたチャネルガラス（Heat Soak Test は要請により実施）。
• Pilkington Profilit™ T Color — 熱処理かつ着色エナメル処理済みのチャネルガラス。
• Pilkington Profilit™ T Color Design — RAL色でのセラミックエナメルパターン対応（要望により）。
• Pilkington Profilit™ T Color Design Décor — 6色で提供されるセラミックコーティング付きチャネルガラス。
• Pilkington Profilit™ 2 plus one — 断熱性向上のための三層・多層ガラス用システム。
• Pilkington Profilit™ one in 2 — Ug 値およそ 1.3 W/m²K 程度を実現できるコーティング構成の一例。
• その他の Pilkington Profilit™ バリアントはお問い合わせください。

仕様／技術情報

• 製品種別：アルカリ鋳造チャネル（U字形）ガラス。
• 規格：EN 572 第7部に基づき製造。
• 製造工程：機械圧延（鋳造ガラス）。
• 外観：半透明（不透明ではない）；外側はテクスチャ有無の選択可。
• 取付：単層または二重層；垂直・水平取付；大開口カーテンウォールや曲面壁に対応。
• 熱性能：low-e／low-e plus コーティング対応；多層構成の U 値は約 1.2 W/m²K から 0.61 W/m²K（例）。
• 日射性能：適切なコーティングにより g 値の低減可能（例：0.2 未満）。
• 音響性能：構成により遮音性能は最大 Rw 57 dB 程度。
• 安全性：熱処理（T）対応；Heat Soak Test は要請により実施可能。
• スポーツ用ガラス：二重皮プロファイル K22/60/7、K25/60/7、K32/60/7 は DIN 18032‑3 のボール衝撃要件に適合（ワイヤは使用しない）。
• デザインオプション：複数のテクスチャ、寸法、色；サンドブラストやセラミックエナメル柄の対応。
• コーティング：断熱および日射制御コーティングを用意；Plus 1.7、low-e plus 等の製品群で熱性能を向上。
