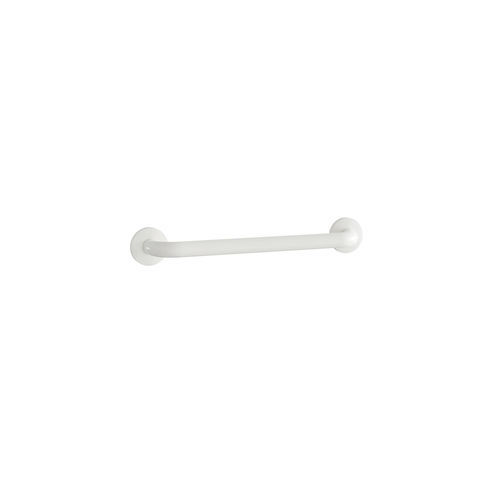

ポリエステル製グラブバー XG09UAS01

ステンレススチールエポキシ樹脂系304ステンレス鋼

説明
継ぎ目のないAISI 409鋼管で製作された直線型安全手すり。表面はエポキシ‑ポリエステル粉体塗装（80 µm）で仕上げられています。

主な特徴

• チューブ本体、厚さ 1 mm
• 手すり外径：32 mm
• フランジ径：78 mm
• 外装仕上げ：エポキシ‑ポリエステル粉体 - 80 µm
• 取付フランジ：ステンレス鋼 AISI 304
• ねじを覆うためのフランジカバー：ステンレス鋼 AISI 304
• 製品は分解状態で供給されます。施工前に組立が必要です

色 / 仕上げ

• WA - リネンホワイト (Pantone: 705; RAL: 9016; NCS: 0510-R)
• DM - セピアブラック (RAL: 9005)

材料

• チューブ：AISI 409 鋼
• フランジおよびフランジカバー：AISI 304 ステンレス鋼
• ステンレスはマット仕上げおよび未仕上げで利用可能

バリエーションと寸法（コード：AxBxC mm；芯々 A1 mm；重量；垂直荷重）
G09UAS01: 299x82x78.7; A1 220; 重量 0.66 kg; 垂直荷重 150 kg
G09UAS02: 379x82x78.7; A1 300; 重量 0.76 kg; 垂直荷重 150 kg
G09UAS03: 449x82x78.7; A1 370; 重量 0.90 kg; 垂直荷重 150 kg
G09UAS04: 529x82x78.7; A1 450; 重量 1.00 kg; 垂直荷重 150 kg
G09UAS05: 679x82x78.7; A1 600; 重量 1.36 kg; 垂直荷重 150 kg
G09UAS06: 799x82x78.7; A1 720; 重量 1.60 kg; 垂直荷重 150 kg
G09UAS07: 979x82x78.7; A1 900; 重量 1.96 kg; 垂直荷重 150 kg
G09UAS08: 1279x82x78.7; A1 1200; 重量 2.56 kg; 垂直荷重 150 kg

注意
本製品は分解状態で供給されます。施工前にユーザーまたは施工業者による組立が必要です。

特性 / 技術仕様

• AISI 409 鋼の継ぎ目のないチューブ
• チューブ厚さ：1 mm
• 手すり外径：32 mm
• フランジ径：78 mm
• 仕上げ：エポキシ‑ポリエステル粉体塗装、80 µm
• フランジおよびフランジカバー：AISI 304 ステンレス鋼
• 複数の長さ/バリエーションで提供（コード G09UAS01 ÷ G09UAS08 を参照）
• 表示されている垂直耐荷重：150 kg
