ジョインテックギャップ構造・伸縮継手

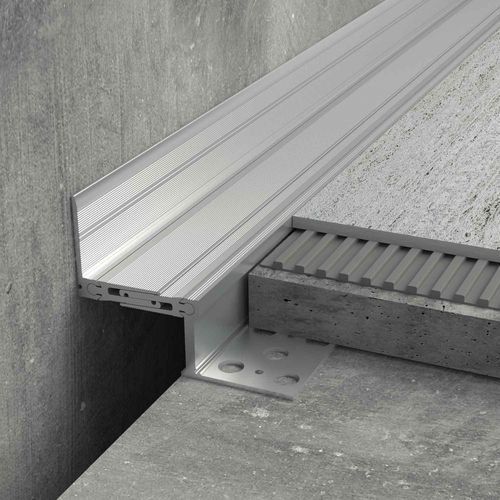

ジョインテックギャップは、大規模なビルやビルの壁と床の接合部の荷重に耐えるように構造的に設計されたアルミスライド式伸縮継手です。建物の2つのセクションの間の空間に設置されたこの技術的なジョイントは、建物の構造と材料の沈下に対応するために3次元的に移動しながら空間をつなぎます。垂直アンカーフランジは、上を向いて壁に取り付けたり、壁と床の間の隙間に隠れて下を向いて取り付けたりすることができます。
ジュンテックギャップの機能
プロファイルのスライドコンポーネントは、汚れやほこりの蓄積を排除しながら、水平方向への移動と垂直方向への回転を可能にします。このプロファイルによって定義された構造的なベイは、予想される用途や床材の種類に応じて選択した、より小さなスケールの移動/拡張ジョイントでさらに細分化されていなければなりません。
ジョインテック・ギャップの構造継手の取り付け方
取り付け。- 2つの水平要素を横方向のフランジにスライドさせて、プロファイルを組み立てます。- 慎重に拡張ジョイントの位置を合わせます。- 適切なネジ、11-13-16/16''(30cm)を中心に、プロファイルの両側にある基板にサイドフランジを固定します。- サイドフランジの上にモルタルベッドを敷き、通常通りにタイルを設置します。
---
