薄板サイディング Linius

アルミニウム垂直リブ付き

説明

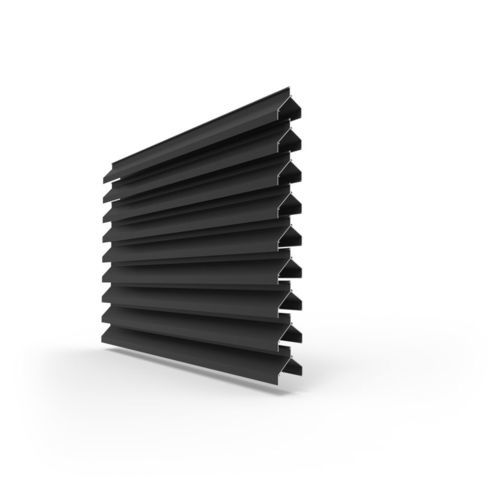

ピッチ66 mmのラメラを持つV型押出しアルミニウムプロファイル。高電圧キャビン、視覚的な目隠し、良好な耐水性が必要な箇所での使用に適しています。高い耐水性を必要とするルーバー壁の場合、ラメラを垂直に取り付けることで水密性クラスA @ 1.5 m/sを達成します。水平取付時の耐水性はクラスA @ 1 m/sです。ラメラ L.066V は外観が同一のため L.066 と組み合わせることができます。

主な特長

• V型押出しアルミプロファイル
• ラメラピッチ: 66 mm
• L.066 ラメラと外観が互換

ダウンロード（利用可能なドキュメント名）

• 仕様書テキスト
• DWG ファイル
• B2B ブローシャ
• 風量証明書
• IP 等級証明書
• 耐水性証明書
• 保証証明書
• 取付けマニュアル
• 3D DWG ファイル
• 3D DWG ファイル（支持体）

技術仕様

• 実質開口率 (%): 40.60
• ラメラピッチ (mm): 66
• 標準ガス種: -
• IP 等級: -
• ラメラ深さ (mm): 61.5
• グリル全体の深さ (mm): -
• 吸気 K係数: 66.1
• CE 係数: 0.123
• 排気 K係数: 79.7
• CD 係数: 0.112
• 0 m/sでの耐水性 (%): -
• 0.5 m/sでの耐水性 (%): -
• 1.0 m/sでの耐水性 (%): -
• 1.5 m/sでの耐水性 (%): -
• 2.0 m/sでの耐水性 (%): -
• 2.5 m/sでの耐水性 (%): -
• 3.0 m/sでの耐水性 (%): -
• 3.5 m/sでの耐水性 (%): -
