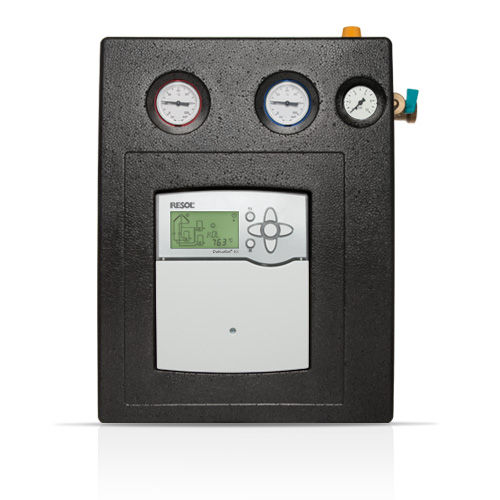

FlowSol® XLは、大流量システム用に特別に開発された組み立て済みのツインラインポンプステーションです。装置と公称幅は、大規模なコレクタフィールドの要求を満たすように設計されています。
組立済みツインラインポンプステーション
統合されたDeltaSol® BX Plusコントローラ
省エネ高効率ポンプ
ダイアフラム式膨張容器、安全弁、圧力計の接続を備えた安全アセンブリ
流れと戻りのノンリターンバルブ付きボールバルブ
流量計
太陽熱システムのための手動エアベント付きエアセパレータ
充填・排出バルブ
特にポンプステーションに適しています:ALS15吐出ホース、SBS2000充填・フラッシングステーションなどの当社の付属品。
サーキュレーションポンプ。ウィロ・ストラトス PARA 15/1-9(ポンプのErP消費電力※:44W
安全弁:6バール
圧力計.0 ...10 バール
流量計:5...35 l/min
最大100 m²のコレクタフィールドを持つ低流量システム(0.2 l/min/m²)用
高流量システム(0.5 l/min/m²)、最大50 m²のコレクタフィールド用
システムの圧力損失を考慮に入れてください!
ノンリターンバルブと温度計ハンドルを備えたフローとリターンのボールバルブ。
ノンリターンバルブ。開放圧20mbar、開閉可能
温度計: 0 ...160 °C
ダイアフラム式膨張容器への接続:1'ET、フラットシール
出口の安全弁: 1"アイティー
ソーラーパイプへの接続1" IT
最高温度の流れ/戻り。120 °C / 95 °C
最高圧力:6バール
液体: 水と最大50%グリコール
寸法。
約470×380×220mm(断熱材を含む
センター間距離:125 mm
中心/壁との距離。73 mm
素材:真鍮(真鍮)。
金具:真鍮
シールを使用しています。AFM 34
Oリング。FKM
断熱材を使用しています。EPPフォーム
---
