ダクトサイズ:40×20cm~100×50cm
スイングアウトモーターとインペラーユニット
後方湾曲インペラ
統合制御システム(ECコントローラ)
回転数は100%無段階に調整可能
防音仕様も可能(...WS)

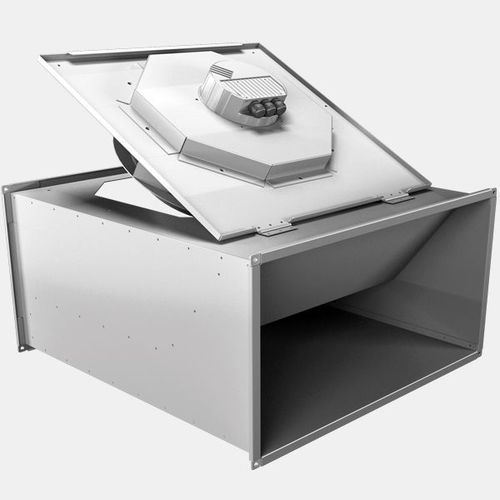

ケーシングは亜鉛メッキ鋼板製で、長方形のダクトとして形成され、どの位置でも空気ダクトに直接設置できます。吸込側と圧力側には標準フランジを装備しています。モーター・インペラー・ユニット一式は、掃除のために折りたたむことができます。防音型シリーズ(...WS)は、省スペースで吸音性の高い多孔板を簡潔な箇所にコーティングすることにより、極めて低い騒音値を実現しています。このファンは屋内設置にのみ適しています。
後方に湾曲したブレードを持つアルミニウム板インペラ(ALMg3)が使用されています。このインペラは外部ローターモーターのローターに直接取り付けられ、DIN ISO 21940-11に準拠した品質レベルG 2,5 / G 6,3に従ってローターとの2段階の動的バランスが取られています。
統合されたモーター保護は、アラームリレーで表示されます。オープンループ」(標準)モデルでは、速度は0-10V信号またはポテンショメーター(付属品)により連続的に供給されます。
回転方向は、吸引側から見て時計回りです。
---
