サイズ:160〜355mm(インペラ直径)
モーターを空気の流れに乗せない
耐腐食設計
V-リング付きシャフトフィードスルー
標準モーター、IP55、温度等級F
後方湾曲インペラ
ケーシングの位置ユーロベントに準拠したLG/RD
モータに直接取り付けられた端子箱、IP55
PTCサーミスタによるモータ保護
弾性スリーブ付きシステムへの直接設置

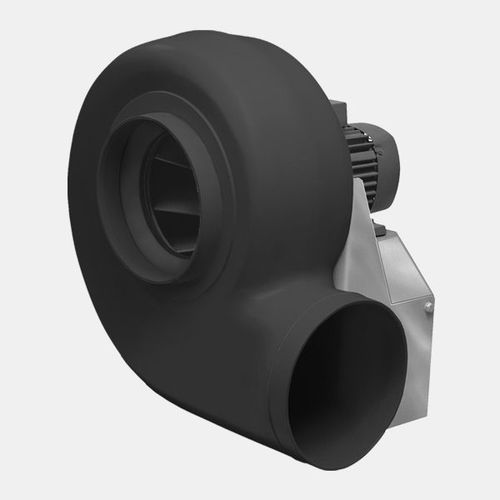

ケーシングは回転鋳造法で製造され、導電性のポリエチレン(PE)でできています。この設計により、ケーシングをダクトシステムから取り外すことなく、インペラやコンソールを含むモーターを取り外すことができます。ケーシングとステンレス製コンソールは、エキスパンドPEシーリングリングで互いに密閉されています。
コンソールの材質は、ステンレス鋼(No. 1.4301.コンソールは、モーターとスパイラルケーシングを支持すると同時に、ケーシングの背面壁を形成します。モーターの取り付けには、モーターサポートプレートがコンソールにねじ止めされています。
インペラーはポリプロピレン製で、高効率の後方湾曲ブレードを使用しています。インペラとハブは、DIN ISO 21940-11に準拠した品質レベルG 2,5 / G 6,3に従って、ローターと2つのレベルで動的にバランスされています。
電気的接続
モータの電気接続は、組立済みのIEC規格モータの端子箱から行います。
---
