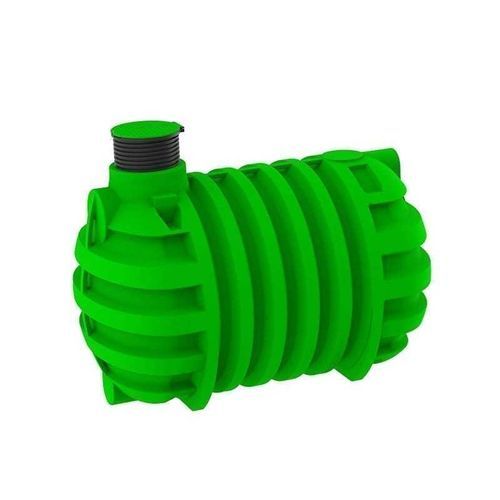

灌漑保存容器 ROTERRA 2300

雨水回収用水貯蔵用地下

概要
Roterraの雨水回収タンクはポリエチレン（PE）製で、環境に配慮した素材を用い、埋設設置を前提に設計されています。タンク内部へのアクセスは直径600mmの平蓋式ヒンジ付き蓋により行われ、テレスコピックな張り出し構造により現場の埋設高さに合わせて調整できます。蓋には気密を確保するためのパッキンが装着されています。

主な機能

• 材質：埋設に適したポリエチレン（PE）。
• アクセス：テレスコピック張り出しとパッキン付きの平蓋式ヒンジ Ø600 mm。
• 接続：プロジェクトに応じて対応可能 — 1/2インチ、3/4インチ、1インチ、2インチのねじ接続（配水用）またはDN 32～DN 400のPVC管（重力越流用）。

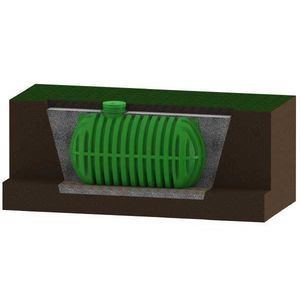

• 設計目的：雨水の回収および貯留用の埋設設置。
• 容量ラインナップ：8,000 L～16,000 L（下記モデル参照）。

表 — 寸法と参照
容量 [L] | コード | 寸法 A x B x C [mm] | 点検口 [mm] | 総重量 [kg]
8,000 | 7100062540 | 2680 x 2300 x 2550 – 2850 | Ø600 | 275
10,000 | 7100069030 | 3040 x 2300 x 2550 – 2850 | Ø600 | 315
12,000 | 7100062500 | 3760 x 2300 x 2550 – 2850 | Ø600 | 365
16,000 | 7100065770 | 4840 x 2300 x 2550 – 2850 | Ø600 | 365

備考：表示寸法はA x B x Cを表します（A＝長さ、B＝幅、C＝埋設により変動する高さ 2550～2850 mm）。点検口の標準径は、リストされたすべてのモデルでØ600 mmです。

利用可能な技術資料
各容量ごとに、仕様書および図面（図面、DWG、レンダリング、部品表）が提供されます（例：8,000 L、10,000 L、12,000 L、16,000 Lなど）。

用途

• 灌漑、散水、技術用途などの非飲料用途向けの雨水回収および埋設貯留。
• 流量に応じたモジュール式ソリューション、重力越流または特定の接続による処理。

特性 / 技術仕様

• 材質：埋設に適したポリエチレン（PE）。
• 容量レンジ：8,000 L、10,000 L、12,000 L、16,000 L（およびリストされた上位モデル）。
• 製品コード（例）：8,000 L = 7100062540; 10,000 L = 7100069030; 12,000 L = 7100062500; 16,000 L = 7100065770。
• 寸法（例）：8,000 L = 2680 x 2300 x 2550–2850 mm; 10,000 L = 3040 x 2300 x 2550–2850 mm; 12,000 L = 3760 x 2300 x 2550–2850 mm; 16,000 L = 4840 x 2300 x 2550–2850 mm。
• 点検口：Ø600 mm（パッキン付き平蓋式ヒンジ）。
• 参考重量：8,000 L ≈ 275 kg; 10,000 L ≈ 315 kg; 12,000 L ≈ 365 kg; 16,000 L ≈ 365 kg。
• 接続：1/2インチ、3/4インチ、1インチ、2インチのねじ接続、またはDN 32–DN 400のPVC管による越流。
• 付属品と技術資料：図面（DWG）、レンダリング、部品表、仕様書が各サイズで利用可能。
