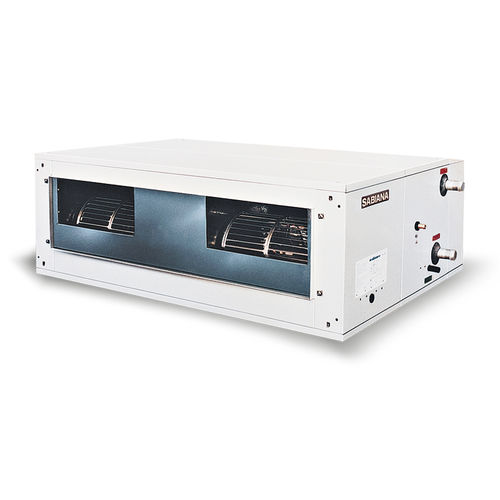

産業用エアハンドリングユニット OCEAN ECM

屋内用コンパクト

OCEANのエアコンは、中小規模の市民や産業環境の冷暖房に適しています。コンパクトな本体サイズと基本コンポーネントのモジュール化により、狭いスペースへの設置を容易にしています。4種類の基本モデルと15種類のバージョンがあり、水平・垂直両タイプで、風量は600～5300m3/h、熱出力は6～68kW、冷房能力は3～30kWとなっています。 また、従来の付属品に加えて、室内の空気環境を大幅に改善する革新的な電子フィルター「Crystall」を各ユニットに搭載することができます。 ケーシング：独立したパネルで構成されています。 溶融亜鉛メッキ、プレペイントされたスチール製の自立パネルで構成されています。 完全に絶縁されています。 厚さ20mmの熱可塑性難燃ライニングで完全に絶縁されています。 難燃性のライニングで完全に絶縁されています。 ファンセクション：モデル1、2、3の場合 モデル1、2、3では、2つのインペラを備えた亜鉛メッキスチール製の遠心ファンと、1つの直結3速モーターで構成されています。 と1つの直接連結された3速モーターで構成されています。 モデル4は、インペラに直接結合されたアウターローターを持つ2つのモーターで構成されています。 電源は単相230V-50Hz。 電源は単相230V-50Hzで、恒久的に設置されたコンデンサ付き、絶縁クラスF。 コイル：亜鉛メッキされたスチール製のキャリングフレームに取り付けられています。 直径3/8インチのエキスパンド・カッパー・チューブとピッチ2.1mmのアルミニウム・フィンで構成されています。 スチール製のヘッダーには、エアベント用のタッピングとオス型のコネクタが付いています。 コイルは、30バールの圧力でテストされています。 通常の使用では、水温が95℃を超えないようにしてください。 最大使用圧力は10バールです。冷却コイルを装着する場合 コイルは常に垂直に設置してください。
