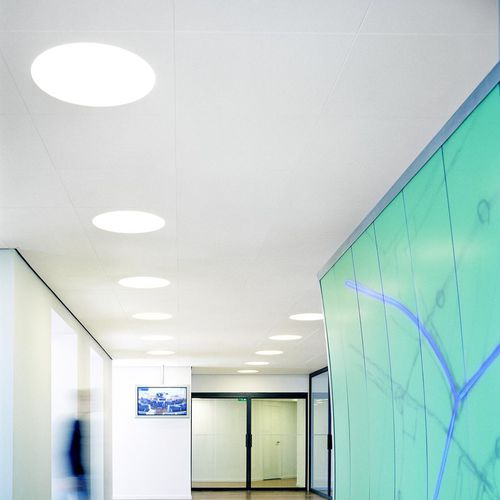

Ecophon Dot™は、円の形をした完全一体型の埋め込み型照明器具です。Focus Dg, Ds, E, Ez, Master Egに対応しています。照明器具のスリムなデザインにより、取り付け時の高さを低く抑えることができます。バラストは、オン/オフタイプと調光タイプがあります。ルーバーはオフィス環境向けにデザインされています。
- 優れた照明の快適性
- Focus Dg, Ds, E, Ez, Master Egのエッジデザイン
- 低い UGR 値
システム効果 Dot:27 W 光源:LED 24,5 W 光束 Dot Eg, Ez: 2635 lm 光効率 Dot Dg, Ds, E: 108,7 lm/W 光効率 Dot Eg, Ez: 99 lm/W 色の許容範囲:MacAdam ≤3 SDCM 光出力比(LOR):100% 上下方向の配光。0/100 期待寿命:L90 >50 000 h 期待される寿命L70 >100 000 h
標準的なオン/オフ電子 HF バラストには、3x0.75 mm² の 2.5 メートルのケーブルとユーロプラグが付属しています。SwitchDIM/DALIはケーブルなしでお届けします。
220-240 V, 50-60 Hz, 力率 cos φ>0.98.デジタル制御のための電子 HF バラストまたは電子 HF dim バラスト。光源:合計27WのLEDモジュール。
電気規格
IP20, クラス1.
タイルの表面仕上げ:ホワイトフロスト、最寄りのNCSカラーサンプルS 0500-N、光反射率85%。光沢 < 1.
毎日のホコリ取りと掃除機がけ。週1回のウェットティッシュによる拭き掃除。
タイルは簡単に取り外すことができます。最小限の取り外しの深さは、設置図を参照してください。
システム全体の最小奥行きに関する情報を含むシステム範囲に従って設置されます。照明器具を収納したタイルは、T字型プロファイルの上に置かれ、SwitchDIM/DALIと標準オン/オフバラストは、マジックテープで照明器具の隣のグリッドまたはタイルに固定されます。
---
