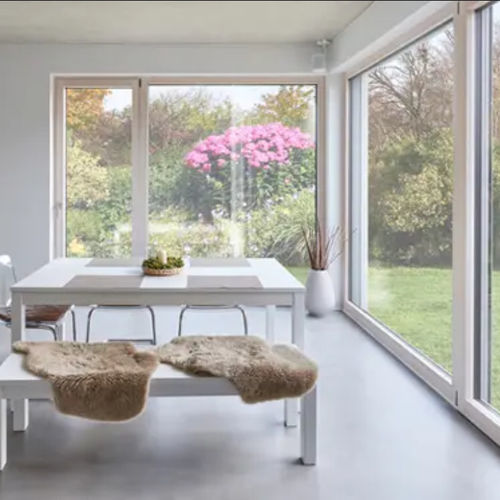

安全ガラスパネル ECLAZ® ZEN

ソーラー コントロール用絶縁防音

説明
ECLAZ® ZENはECLAZ® ONEの後継製品です。夏は太陽熱の約半分をカットし、冬は断熱性を高めることで、日射取得と熱保護のバランスを実現する複層断熱ガラスです。季節に応じた人工照明、空調、暖房の使用を抑制するよう設計されており、年間を通じた室内快適性の向上に寄与します。ECLAZ® ZENはECLAZ®のコーティングガラス群に属し、環境・健康・快適性を重視した「les engagés」シリーズにも含まれます。

用途
ECLAZ® ZENは複層または三層ガラスに適用することを前提に設計されており、あらゆるファサードに適しています。低炭素基板のORAÉ®に対応しています。特定機能を強化するために以下のオプションを組み合わせることができます：

• 人・資産を保護する安全性：STADIP® PROTECT
• 外部騒音を低減する音響改善：STADIP® SILENCE
• メンテナンスを抑える親水／自浄コート：BIOCLEAN®

メリット

• 熱的快適性：夏冬問わず快適な室内温度。
• 自然光：室内への高い採光。
• 省エネルギー：空調、暖房、人工照明の使用低減。

性能
ECLAZ® ZENは2000年以前の旧世代複層ガラスと比較して暖房・冷房の必要量を16%低減します。過熱期間を34%短縮し、旧世代の熱制御やLOW‑Eのない複層ガラスと比べて、暑い月の26°C超過時間を減少させ、冷房や遮蔽を必要としない状況を拡大します。ECLAZ® ZENは断熱係数、採光性、日射熱取得率のバランスによりRE2020の要件に対応可能です。

性能表（構成例、アルゴンガス入り複層ガラス mm）
構成 | 明るさ（TL %） | 日射因子（g %） | Ug (W/m².K) | 音響 Rw (C;Ctr) (dB) | 耐貫通クラス EN356
4 ECLAZ® ZEN-16-4 | 80 | 53 | 1.0 | 30 | NA
4 ECLAZ® ZEN-16-44.2 SILENCE | 79 | 52 | 1.0 | 39 | P2A
4 ECLAZ® ZEN-16-44.2 PROTECT | 79 | 52 | 1.0 | 37 | P2A
4 ECLAZ® ZEN-16-SP510 PROTECT | 78 | 53 | 1.0 | 38 | P5A

TL（採光率）: 入射する光を示す指標。値が高いほど室内は明るくなります。
g（日射因子）: 透過する太陽熱を示す指標。値が低いほど日射の遮蔽（サンコントロール）効果が高まります。
Ug: 熱貫流率。値が低いほど断熱性能が高いことを示します。

特長 / 技術仕様

• タイプ：複層断熱ガラス（トリプルガラスへ対応可）
• 技術：コーティングガラス（ECLAZ®）
• 用途：窓、開口部、サンルーム、ファサード
• 基板互換性：ORAÉ®（低炭素基板）
• 採光率（例）：構成により78–80%
• 日射因子 g（例）：構成により52–53%
• 熱係数 Ug：1.0 W/m².K（例示値）
• 音響性能（例）：Rw ≈ 30 dB（標準）、STADIP® SILENCEで最大39 dB
• 耐破壊クラス（例）：構成によりP2AまたはP5A（STADIP® PROTECT/SP510）
• エネルギー影響：暖房／冷房需要を約16%低減（Passive House Institute、2023年の研究、RE2020シミュレーション、西向き住宅、居住面積に対するガラス比16%、シャッター無し）
