ソーラー コントロール用ガラスパネル COOL-LITE® XTREME 70/33

絶縁断熱シート式

製品説明
断熱ガラス COOL-LITE® XTREME 70/33 および 70/33 II は、可視光透過率 70% を確保しつつ日射エネルギーの 67% を遮蔽し、透明性と日射遮蔽のバランスに優れています（複層ガラスでの選択性 ≈ 2.12）。COOL-LITE® XTREME 70/33 は、環境性能・衛生・居住快適性を重視したコーティングガラスのラインに属します。

選定と利点

• 省エネルギー
  • 照明および冷房負荷の低減：選択性 > 2
  • 暖房による熱損失の低減（Ug = 1.0 W/m².K）
• 熱的快適性：夏の過度な温度上昇を抑え、冬の冷たい壁面感を軽減
• 視覚的快適性：指定した日射保護レベルで最大限の自然光を取り入れ、外部視界を確保

用途
COOL-LITE® XTREME 70/33 および 70/33 II は、高いエネルギー性能を求める商業施設やオフィスの新築・改修に適しています。主な用途：

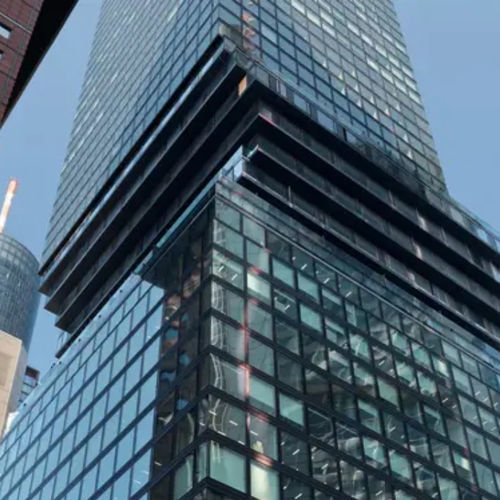

• ガラスファサード：自然光と居住者の快適性を最大化
• 南向きおよび／または西向き開口部

利点

• 非常に高い透明性：低反射で非常にニュートラルな外観
• 高い採光性：快適性を高め、人工照明の必要性を低減
• 効果的な日射遮蔽：空調に係る消費を低減
• 優れた断熱性能：Ug = 1.0 W/m².K（複層ガラス）

性能（構成例）
注：値は EN 410 に準拠、アルゴン充填で計算（複層 90%、三層 85%）。検討構成：二重ガラス 6*(16)4（面 2 にコーティング）、基材 ORAÉ®、PLANICLEAR®、DIAMANT®；三層ガラス 6*(16)4(16)*4（面 2 にコーティング、面 5 に ECLAZ® LUMI、基材 PLANICLEAR®）。

COOL-LITE® XTREME 70/33 — 二重ガラス（ORAÉ® 基材）：TL（可視光透過率）= 70% · Rle（外面反射率）= 11% · RIi（内面反射率）= 13% · g（日射取得率）= 0.33 · 選択性（TL/g）= 2.12 · Ug = 1.0 W/m².K · カーボンフットプリント = 22.04 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 二重ガラス（PLANICLEAR® 基材）：TL = 70% · Rle = 11% · RIi = 13% · g = 0.33 · 選択性 = 2.12 · Ug = 1.0 W/m².K · カーボンフットプリント = 30.34 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 二重ガラス（DIAMANT® 基材）：TL = 71% · Rle = 11% · RIi = 13% · g = 0.33 · 選択性 = 2.15 · Ug = 1.0 W/m².K · カーボンフットプリント = 30.90 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 三層ガラス（6*(16)4(16)*4、ECLAZ® LUMI、PLANICLEAR® 基材）：TL = 65% · Rle = 13% · RIi = 16% · g = 0.31 · 選択性 = 2.10 · Ug = 0.5 W/m².K · カーボンフットプリント = 44.77 kg CO2‑eq./m2

追加オプション

• STADIP® PROTECT：人と財産の保護用の合わせガラス
• STADIP® SILENCE：騒音低減用の合わせガラス
• CLIMAPLUS® SCREEN：視覚的快適性を高める内蔵ブラインド

寸法

• 単板ガラスで厚さ 6、8、10 mm が利用可能
• XTREME 70/33 の大判サイズについては 44.2 から最大 10 10.2 までの合わせガラス対応（XTREME 70/33 II は特注のみ）
• 最大寸法 6000 x 3210 mm
• その他の厚さ、組成、寸法（長さが 6000 mm を超える／下回る場合）：要相談

使用上の注意

• 製品は常に面 2 にコーティングを配置した複層ガラスとして組立てること
• コーティングのマージング（端部処理）は両製品とも必須
• COOL-LITE® XTREME 70/33 は退火で使用可能；XTREME 70/33 II は性能と中立的外観を得るため常に強化（テンパー）すること
• 両バージョンは外観が類似しており、同一ファサードに併用可能

技術仕様 / 特性

• 可視光透過率（TL）：70%（二重 ORAÉ® / PLANICLEAR®）、71%（二重 DIAMANT®）、65%（三層例）
• 日射取得率（g）：0.33（複層例）、0.31（三層例）
• 選択性（TL/g）：≈ 2.10–2.15（構成により変動）、二重での例 2.12
• 外面反射率（Rle）：≈ 11%（複層） / 13%（三層例）
• 内面反射率（RIi）：≈ 13%（複層） / 16%（三層例）
• 熱貫流率 Ug：1.0 W/m².K（標準二重）；0.5 W/m².K（三層例）
• 示唆的カーボンフットプリント：22.04 kg CO2‑eq./m2（二重 ORAÉ®）；基材や構成により高くなる（例 30.34、30.90、44.77 kg CO2‑eq./m2）
• 組立：面 2 にコーティング、マージング必須
