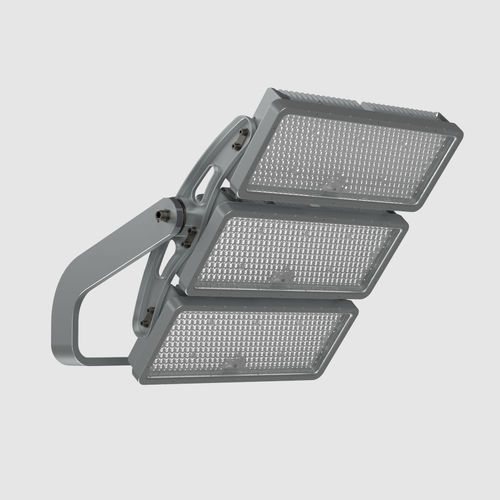

IP66プロジェクター BRITELINE LED競技場用スポーツグラウンド用
お気に入りに追加する
商品比較に追加する
特徴
- 保護クラス
- IP66
- 光源
- LED
- 応用
- スポーツグラウンド用, 競技場用, 産業用
- 屋外使用/屋内使用
- 屋外用
- タイプ
- マスト上
- 形状
- 長方形
- 調光式
- 調光式
- その他の特徴
- 調整可能, IK08, IK10, DALI, 高効率, 省エネ, 無線操縦付
- 高さ
395 mm, 645 mm, 846 mm
(16 in, 25 in, 33 in)- 長さ
706 mm, 707 mm
(28 in, 28 in)- 幅
362 mm, 395 mm, 415 mm
(14 in, 16 in, 16 in)- 消費電力
最大: 1,860 W
最少: 620 W
- 光束
最大: 330,300 lm
最少: 69,200 lm
- 色温度
3,000 K, 4,000 K, 5,700 K
- 演色性
70 unit, 80 unit, 90 unit
詳細
概要
BRITELINEは、スポーツ施設や広域エリア向けに設計されたモジュラー式の高出力投光プラットフォームです。モジュール式LEDユニット、先進的な光学系、およびリアルタイム制御対応により、放送品質の均一性、低グレア、柔軟な配光設計を実現します。
適用分野
主な特長
制御オプション
設置と保守
技術仕様 / スペック
BRITELINEは、スポーツ施設や広域エリア向けに設計されたモジュラー式の高出力投光プラットフォームです。モジュール式LEDユニット、先進的な光学系、およびリアルタイム制御対応により、放送品質の均一性、低グレア、柔軟な配光設計を実現します。
適用分野
- スポーツ施設（スタジアム、アリーナ、トレーニングフィールド）
- 広域エリア（物流ヤード、ターミナル、工業サイト）
- 放送品質の均一性と低グレアが求められる場所
主な特長
- 高効率LEDエンジンと精密光学を備えたモジュール式光学ユニットにより、必要な箇所に的確に光を配しグレアを最小化します。
- 1、2、3モジュールの3サイズを用意。各モジュールは個別に照射方向を調整可能で、配光の微調整ができます。
- ローカルおよびリモート制御システムに対応し、オンデマンド調光、動的シーン、遠隔管理が可能です。
- 既存ポールに適合するコンパクトで軽量な設計。簡易取り付けのためのワンボルト固定オプションを用意。
制御オプション
- DALI‑2 (D4i)
- DMX‑RDM
- 0‑10V（リモートドライバー選択時）
- リモート管理
- Schréder ITERRAワイヤレス制御ソリューションと互換
設置と保守
- 上部、側面、下部取り付けに対応する調整可能なブラケット。ブラケットおよびモジュール単位で細かな向き調整が可能です。
- ドライバーはブラケットに内蔵するか、ポール基部にリモート配置して地上での保守を容易にし、ポール荷重を低減できます。
技術仕様 / スペック
- ブランド：Schréder
- モデル / 商用名称：BRITELINE GEN3
- 適合：CEマーク、ENEC認証、ROHS適合、RCMマーク
- 電気クラス：クラス I（EU）
- 定格電圧：200‑480 VAC、50‑60 Hz
- サージ保護：20 kV、10 kV（オプション）
- 制御プロトコル：DALI‑2、DMX‑RDM（0‑10Vはリモートドライバーで対応）
- ソケットオプション：Zhaga（オプション）、NEMA 7ピン（オプション）
- 関連制御システム：Schréder ITERRA
- 器具光束：69,200 lm – 330,300 lm
- 消費電力：620 W – 1,860 W
- 光束効率：最大 181 lm/W
- LED色温度：Warm White 730, 830；Neutral White 740, 840, 940；Cool White 757, 857, 957
- 演色性（CRI）：70、80、90
- 上方光出力比（ULOR）：0%（構成により変動する場合あり）
- 筐体：アルミニウム
- 光学部品：ポリカーボネート（レンズ内蔵オプションあり）
- プロテクター：強化ガラスまたはポリカーボネート（レンズ内蔵）
- 保護等級：IP66
- 耐衝撃性：IK10（ポリカーボネートプロテクター装備の光学ユニット）、IK08
- LED寿命：120,000 時間 ‑ L96（サイズ/構成により変動）
- 寸法（AxBxC）：GEN3 1：395 x 362 x 706 mm；GEN3 2：645 x 395 x 707 mm；GEN3 3：846 x 415 x 707 mm
- 重量：GEN3 1：12.8–14.4 kg；GEN3 2：20.5–23.8 kg；GEN3 3：28.3–33.4 kg
- 取付方法：傾斜調整可能なブラケット；ワンボルト固定オプション
- 備考：ULOR、寿命、光学性能は構成により異なる場合があります。詳細は製品データシートを参照してください。
