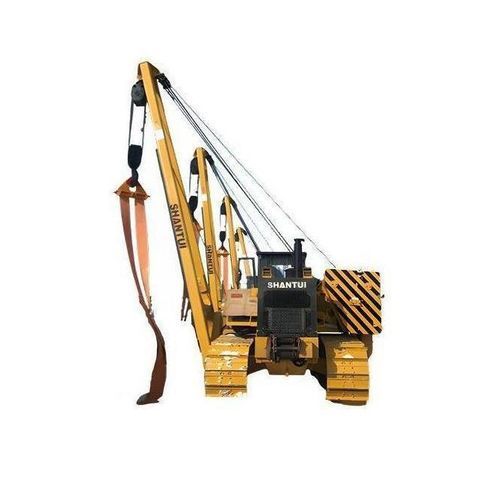

ブームクレーン SP90Y

油圧移動式クローラー式

製品
パイプレイヤー SP90Y は、パイプライン施工向けの機械です。最大吊上げ荷重90000 kg、定格出力257 kW、延長ブームおよび配管作業向けの強化された車体を備えています。

特徴

• 動力および制御：専用エンジン構成により安定した定格出力と効率を実現。荷重感応型のパイロット操作油圧により、安定した吊り上げと正確な制御が可能です。
• 保守性と作業者アクセス：全面開放可能なサイドガードにより広い整備スペースを確保。作動バルブは外部配置で、組立・分解を容易にします。集中圧力点検により保守作業を効率化します。
• 作業条件への適応性：延長ブームにより作業範囲を拡大。Shantui 製の高強度「四輪＋一履帯」設計により信頼性と耐用年数を向上させます。

主要諸元
型式 — SP90Y
総重量 (kg) — 60000
定格出力 / 定格回転数 (kW / rpm) — 257 / 2000
最大吊上げ質量 (kg) — 90000
外形寸法 (mm) — 5650 x 3350 x 3600
エンジン型式 — Cummins QSNT-C345 / NTA855-C360
履帯中心間距離 (mm) — 2490
履帯幅 (mm) — 860
接地長 (mm) — 3620
燃料タンク容量 (L) — 600
作業装置 — 吊り棒
排出基準 — EU stageⅢ / EU stageⅠ

適用事例

• メキシコでの天然ガスパイプライン敷設に用いられた SP90Y
• トルコでの天然ガスパイプライン敷設に用いられた SP90Y

仕様

• 型式: SP90Y
• 総重量: 60000 kg
• 定格出力 / 定格回転数: 257 kW / 2000 rpm
• 最大吊上げ質量: 90000 kg
• 外形寸法: 5650 x 3350 x 3600 mm
• エンジン型式: Cummins QSNT-C345 / NTA855-C360
• 履帯中心間距離: 2490 mm
• 履帯幅: 860 mm
• 接地長: 3620 mm
• 燃料タンク容量: 600 L
• 作業装置: 吊り棒
• 排出基準: EU stageⅢ / EU stageⅠ
