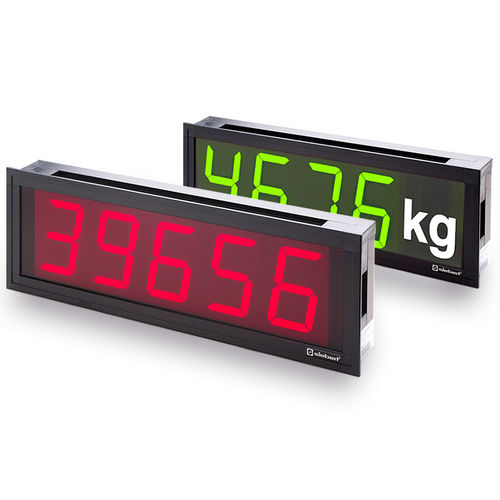

S202シリーズのデジタルディスプレイは、フロントパネルへの取り付けまたはスイッチパネルの取り付け用に設計されています。 数値バージョンの文字高さが57 mmの場合、さらに遠くから読みやすくなります。 ユニットの@@
背面にある2番目のディスプレイ
ユニットの背面にある2番目のディスプレイには、メインディスプレイと同じ値が表示されます。 コミッショニングやパラメータ化中にメインディスプレイを表示する必要はありません。 メニューモードでは、2番目のディスプレイにメニューが表示されます。 操作モード、パラメータ、デバイス機能はメニューで定義されています。 先行ゼロを表示するかどうか、または電源投入後に表示テストを行う必要がある場合は、固定小数点を定義することもできます。
スイッチング出力
アナログ入力またはカウントパルス入力のユニットには、ポテンシャルフリーのスイッチング出力があります。 切り替えポイントはメニューで設定します。
センサ供給
ユニットには、センサまたはシグナラを供給するための電圧源があります(アナログ、パラレル、またはカウントパルス入力を持つデバイスに適用されます)。
拡張文字セット
数字の中には、文字セットには文字と特殊文字も含まれており、7セグメントマトリックスで表示できます(シリアルまたはフィールドバスインターフェースを持つデバイスに適用)。
寸法記号
表示されている寸法記号を使用できます。
技術データ
電源
24V DC ±15%、逆極性
保護、ガルバニック絶縁保護クラス
IP65前面
接続技術
プラグインネジ式端子、Profibus 9ピンサブDソケット
---
