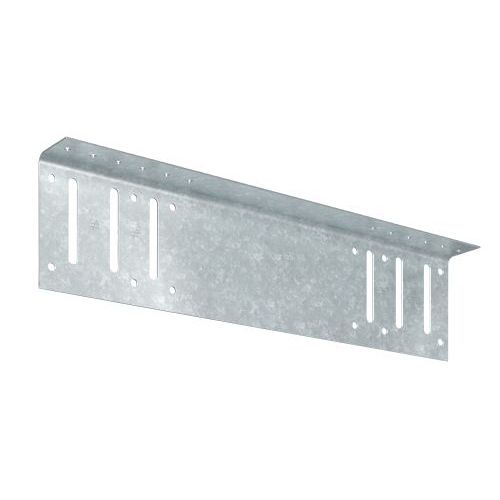

せん断負荷継手 HYS

HYSハイブリッドストラットは、スライドまたはリジッドクリップとして使用するために設計およびテストされた市場で唯一のCFSストラットです。通常、大きなスタンドオフ条件に対応するために鋼梁の底部で使用される HYS 支柱は、ネジ、粉体作動ファスナー、または溶接で構造物に取り付けられます。 HYSは、包括的なコンポーネント、組み立て、およびアンカー試験を受けています。これらの試験からタビュレート荷重が開発され、強度とたわみに基づく容量が含まれており、設計リスクの軽減に役立ちます。HYS デュアル・アプリケーション・ストラットは、その汎用性とテスト検証済みの性能を備えています。 主な特徴： 12インチ、15インチ、24インチ、30インチ（18インチの長さ、SSBおよびFSBストラットを使用） スロットは、偏心荷重を最小限に抑え、容量を最大化するように配置されています スライドアプリケーションにより、肩付きネジを中央から使用すると、各方向に最大1インチの垂直モーメントが可能です。スロット Simpson Strong-Tie® No-Equal® スタンプはスロットの中央をマークし、肩のネジを正しく配置できるようにします。 #10 ネジを小さな穴から使用するときの重力と横方向の荷重をサポートします 。材質 HYS12 /68、HYS15 /68、HYS24 /68-68 ミル (14 ga)、50 ksi HYS30 /97-97ミル (12 GA.), 40 ksi 仕上げ 亜鉛メッキ (G90) インストールスライド接続としてインストールするには, スロット穴を通して肩のネジを使用してHYSを取り付けます.HYSに付属する精密なショルダーねじは、過運転を防止し、スライドアプリケーションでクリップが正しく機能するように設計されています。重力と横方向の荷重をサポートする剛性接続として取り付けるには、#10 ネジで事前にドリルされた小さな穴を使用してクリップを取り付けます。
