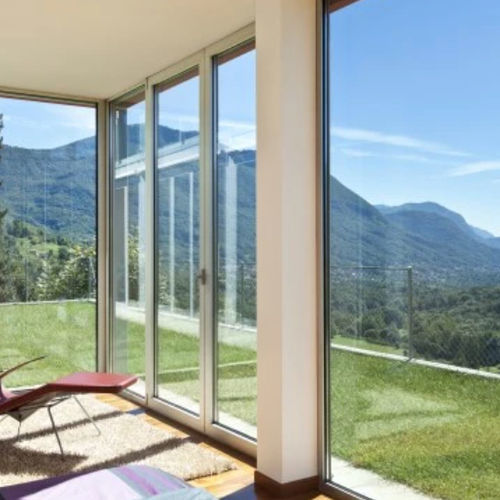

シート式ガラスパネル ŞIŞECAM SAFEPROTEC

フローティング透明ドア用

製品名概要 ガラスは脆い材料であり、標準的なフロートガラスは耐衝撃性が低い。ガラスの厚みを増すと耐衝撃性は向上しますが、ガラスの破損による怪我のリスクはなくなりません。Şişecam SafeProtecは、ガラスが割れても破片を所定の位置に保つことで、ガラス破損によるリスクを最小限に抑えます。 主な利点

• 人がガラスにぶつかることによる事故での怪我のリスクを最小限に抑えます
• 外部からの衝撃に対する安全性、石や棒のような道具による攻撃や盗難の際の侵入の防止/遅延
• 遮音への貢献
• 。
• 物や布地の変色の原因となる紫外線（UV）を96～99％カット
• 断熱ガラス（Isıcam）ユニットに使用でき、安全性と断熱性を提供
• Low-Eコーティングを施したŞişecam SafeProtecは、効果的な熱制御を実現

。 使用分野

床から80cmまでのグレージング

床から天井まで途切れることなく続くグレージング

接合部のガラスドアとガラスドアの側面の接合部のグレージング

オーバーヘッドグレージング

代表的な用途

• 店舗の窓
• 屋根や天井のガラス
• 風防
• 手すり
• 内部の間仕切りガラス
• 博物館の展示ユニット
• 銀行の支店
• 病院（特に精神科クリニック）
• 重度な 製造方法サイズと厚さ（PVB / PVB厚さ / ガラス厚さ / 標準寸法 / 厚さ許容差）推奨される安全性/解決策および標準推奨される安全性/解決策および標準EN12600による耐久性クラス（クラス、ガラスの厚さ、重量に組み合わせをマッピングした例）。 セーフプロテック・コンビネーション｜EN 12600 耐久性クラス｜ガラス厚（mm）｜重量（kg/m²) 3+0,38+3 | 2(B)2 | 6 | 15 4+0,38+4 | 2(B)2 | 8 | 19.74 5+0,38+5 | 1(B)1 | 10 | 24.8 6+0,38+6 | 1(B)1 | 12 | 29.8 8+0,38+8 | 1(B)1 | 16 | 39.7 3+0,76+3 | 1(B)1 | 7 | 15.5 4+0,76+4 | 1(B)1 | 9 | 20.24 5+0,76+5 | 1(B)1 | 11 | 25.3 6+0,76+6 | 1(B)1 | 13 | 30.3 8+0,76+8 | 1(B)1 | 17 | 40.2 10+0,76+10 | 1(B)1 | 21 | 50.2 色とパターン
  品質と適合性について Şişecam SafeProtecはCEマークを取得しており、TS EN 12600およびTS EN 356の耐久性試験に従い、国際的に認定された試験所で製造されています。 合わせガラスの切断 - キーポイント 合わせガラスは上下から同時に切断する合わせガラス切断台で切断され、その後自動的に上下が切断されます。フロートガラスの切断台を合わせガラスに使用することは推奨されません：そのような切断台での切断には特別なX/Yカットが必要で、破損の危険性が高まります。重要な切断要因：ブリッジ切断長（3210～6000mm）、供給方法、搬送方法、テーブルの傾き、加熱装置（赤外線中波）、切断ヘッドの感度、最小切断長、上下ブレーキング装置。カッティングオイルは揮発性または洗浄性のものを使用し、灯油は使用しない。PVBエッジの突起は切断刃で除去する。 カッティングおよびストック時の注意点
  • 下部カッターのダイヤモンド圧力は、上部カッターより0.1～0.2bar高くする必要があります。
  • カッティングラインにバリが発生する場合は、その側の圧力が過剰であることを示しています。
  • カッターのダイヤモンド角度は、使用により変化します。
  • 必要に応じて交換してください。
  • 圧力値は徐々に調整します。まず0まで下げ、待ってから上げます。
  • バキュームディスクがガラスを安定させ、測定装置がしっかりと押していることを確認してください。
  • 下部ヘッドの切削油スプレーは、詰まりを防ぐためにフィルターが必要です。
  • 意図しない破損を防ぐために、破損ホイール、バキュームディスク、破損バー、空気圧部品をメンテナンスしてください。
  • 過熱とPVB漏れを防ぐために、加熱抵抗器を清潔に保ってください。
  • 合わせガラスは湿度と温度から保護して保管してください。 特徴・仕様
    • ブランド：
    • 製品：安全合わせガラス（Şişecam SafeProtec）
    • 強化ガラス：いいえ
    • PVB中間膜の種類：透明と不透明のオプション
    • PVBの厚さの例： 0.38mm、0.76mm、1.52mm
    • 典型的なラミネートの組み合わせ：3+3、4+4、5+5、6+6、8+8、10+10、PVBバリエーション（例：3+0、38+3）
    • 標準パネルサイズ：最大3210 x 6000 mm（さまざまな組み合わせ）、一般的なサイズ：3210×2250、3210×2500、3210×2140、3210×6000
    • 厚さ公差例：±0.4mm（組み合わせにより異なる）
    • 紫外線遮断率：96～99％
    • 規格：TS EN 12600、TS EN 356（耐久性および安全性テスト）、CEマーク取得済み
    • 安全クラス/例：2(B)2、組み合わせによる1(B)1
    • 重量：例3+0,38+3≒15kg/m²、4+0,38+4≒19.74kg/m²、10+0,76+10≒50.2kg/m²
    • 使用可能な色：ブルー、グリーン、スモーク、ブロンズ、ターコイズ、ダークスモーク
    • 用途：ライフセーフティグレージング、落下防止、資産セキュリティ、遮音、ミュージアムディスプレイ、銀行、病院、学校、手すり、フロントガラス、屋根/天井
