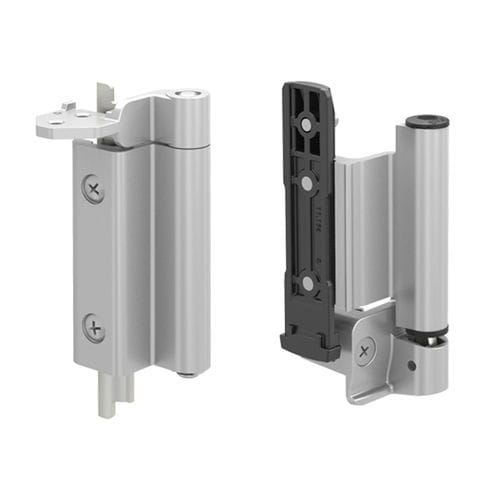

CLX 両手利きチルト&ターンヒンジは、高荷重用に特別に設計されたアクティブサッシ用ヒンジです。技術的特徴 - このヒンジは、サッシ1枚あたり最大160kgの荷重を許容します。
- ヒンジキットは左右のリーフを含む両用タイプです。 - 参考文献は右側で組み立てた状態で提供されます。 - サッシ下部のヒンジリーフカウンタープレートに、サッシの落下を防止するセキュリティピンが含まれています。 - 上部のシャベルフレームに、フレームチャンネルの破れを防止する留め具を含む。 - 高さ調整軸3mm-0.5mm(5mmアレン)。
- 横方向の調整±1.3mm(2.5mm)。
- 偏心ブッシュによる0.3 mmの締め付け調整。
---
