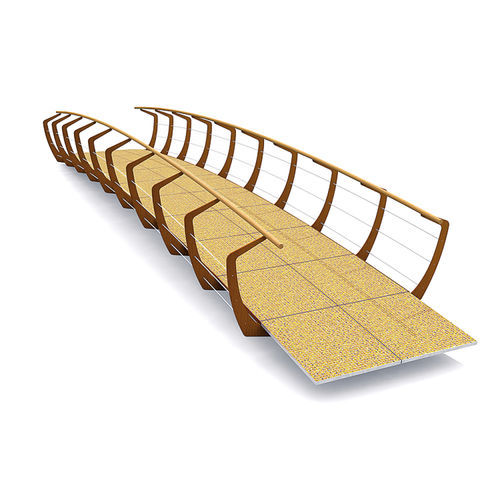

木製橋 SWAN

スチール製溶融亜鉛メッキ鋼製アルミニウム製

概要
Swanの歩行者用橋は、Corten鋼または粉体塗装鋼（カスタムRAL色）によるSwanタイプの手すりシステムを採用しています。手すりの充填材は、連続ステンレスケーブルまたはCortenメッシュパネルを選択できます。丸型の手すりは木製またはステンレス製です。荷重支持構造に沿って曲げたCortenパネルを配置し、登攀抑制の効果を持たせています。橋は主にプレハブ供給され、現場での組立時間を短縮します。

主な特徴

• 手すりの選択肢：Corten鋼または粉体塗装鋼（RAL）。
• 手すり：丸形、木製またはステンレス。
• 充填材：全長ステンレスケーブルまたはCortenメッシュパネル。
• 構造に一体化した曲面Corten側板により登攀を抑制。
• プレハブ供給により現場施工時間を短縮。

寸法と荷重

• 推奨最大スパン：16 m。
• 標準幅：2 m または 3 m。
• 最大等分布荷重：5 kN/m²（≈ 90 lbs/ft²）。

橋のプロセス（概要）
Streetlifeは、コンセプトから完成までの6段階プロセスを採用しています：コンセプト → 図面作成 → 図面承認 → プレハブ製作 → 納入 → 現地組立。典型的なリードタイムは図面承認後12–14週間です。プレハブ化により現地での組立時間が最小化されます。

材料
Corten鋼
材料：耐候性鋼
色：暖かい赤褐色
質感：粗い
酸化までの期間：1–3年
耐用年数：約50年
メンテナンス：不要
リサイクル可能：はい

粉体塗装（Powder coating）
仕上げ：二層粉体塗装
基材：鋼 / アルミニウム / Corten / 亜鉛めっき鋼（構成に依存）
色：RAL（カスタマイズ可）
質感：滑らか
耐用年数：約10年（環境に依存）
メンテナンス：軽度の清掃推奨
リサイクル可能：はい

技術仕様

• モデル：Swan
• 主要構造および手すり：Corten鋼または粉体塗装鋼（RAL）
• 手すり：木製またはステンレス
• 充填材：ステンレスケーブルまたはCortenメッシュパネル
• 最大スパン：16 m
• 標準幅：2 m、3 m
• 設計荷重：5 kN/m²
• 製造・納入：主にプレハブ；図面承認後の標準リードタイム 12–14週間
• 現地組立：プレハブにより通常数日で完了
