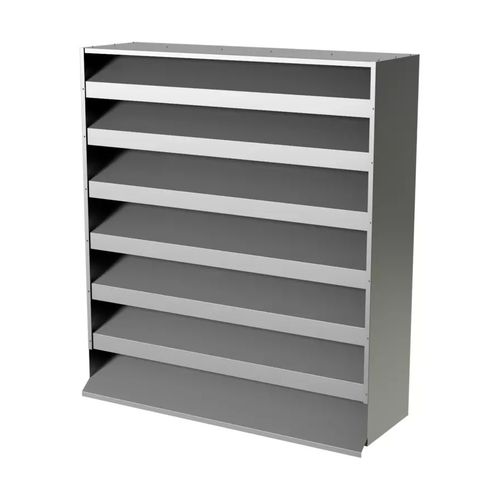

溶融亜鉛メッキ鋼製換気グリル ALD

アルミニウムステンレススチール製長方形

概要
ALD – 送風機やプラントルームからの騒音を低減するための防音外壁グリルです。

主な特長

• オクターブバンド全体で優れた遮音性能
• 過酷な気候条件に耐える堅牢な構造
• 標準材質：亜鉛めっき鋼板（腐食性クラス C3）またはアルミニウム（腐食性クラス C4）
• オプション材質/仕上げ：ステンレス鋼、アルミジンク、塗装仕上げなど
• 遮音性能を高めるための二重構造も選択可能
• MagiCADデータベースに登録済み

製品説明
ALDのアコースティックルーバーは、プラントルームや送風機、機械から発生する空気伝搬音を低減します。吸音材で充填されたバッフルを通過する際に音が減衰し、外部騒音を効果的に制御します。

設計
空力的に成形された吸音バッフルをグリル内に配置することで遮音を実現します。流体性能を維持しつつ、機械設備からの騒音伝播を低減します。

材質と表面処理
ALDは亜鉛めっき鋼板（腐食性クラス C3）またはアルミニウム（腐食性クラス C4）で供給されます。吸音バッフルはISOVER Cleantec® PLUSで充填されています。必要に応じて防食のための塗装仕上げが可能です。

取付、試運転および保守
グリルは標準で取付付属品なしで供給されます。一般的な取付方法は以下のとおりです：

• グリルの端壁を貫通するビス固定
• 外側フランジによる取付
• 内側フランジによる取付（ダブルモデルは現地組立用に2枚のシングルグリルで供給されます）

性能（ISO 7235による静的積分減衰量）
タイプおよびオクターブバンド別の静的積分減衰量（dB、ISO 7235）：
ALD-1 / 幅 (mm)：400、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 高さ (mm)：450、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 63 Hz：2 / 125 Hz：5 / 250 Hz：7 / 500 Hz：12 / 1K Hz：18 / 2K Hz：21 / 4K Hz：16 / 8K Hz：16
ALD-2 / 幅 (mm)：400、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 高さ (mm)：450、600、750、900、1050、1200、1350、1500、1650、1800、1950、2100、2250、2400 / 63 Hz：3 / 125 Hz：9 / 250 Hz：12 / 500 Hz：21 / 1K Hz：32 / 2K Hz：34 / 4K Hz：32 / 8K Hz：32

技術仕様

• 製品ファミリー：ALD（防音外壁グリル）
• モデル：ALD-1 および ALD-2
• 対応幅（mm）：シリーズ 400–2400
• 対応高さ（mm）：シリーズ 450–2400
• 静的積分減衰量（dB、ISO 7235）：上記性能値参照
• 標準材質：亜鉛めっき鋼板（腐食性クラス C3）またはアルミニウム（腐食性クラス C4）
• 音響充填材：ISOVER Cleantec® PLUS
• オプション材質/仕上げ：ステンレス鋼、アルミジンク、塗装仕上げ
• 遮音向上のための二重構造オプションあり
• MagiCADデータベースに登録済み
