お湯放射パネル A11-C

天井取付け式産業用商業用

主な特長

• EN ISO 7730 に基づく熱的快適性
• 建築材料クラス: A2-s1, d0（EN 13501-1）
• EPD 認証あり
• 高い冷暖房能力
• 優れた吸音特性（クラス B）
• 一般的な金属天井システムと互換
• システム重量が軽い
• コンポーネントの統合が可能
• VENTAMIC、AQUILO、ARCHISONIC® と併用可能

製品説明

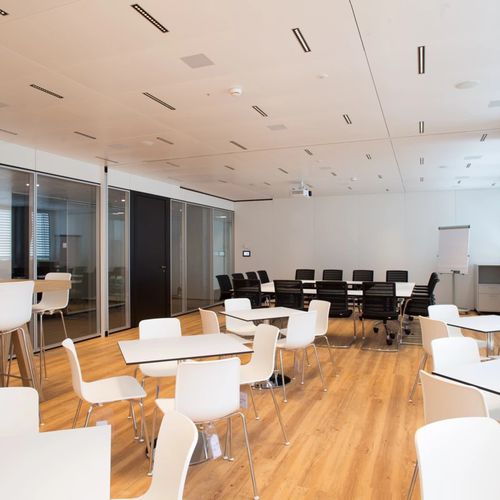

A11-C 放射天井（金属）は、暖房負荷の大きい空間でもドラフトを発生させず、高い熱的快適性を提供します。活性化された金属パネルは熱活性と優れた音響特性を兼ね備えています。

技術と構造
A11 活性化システムは、銅管とアルミニウムの熱伝導レールをレーザー溶接で接合します。コイルは特殊接着剤と高圧で金属板に恒久的に接着され、最適な熱伝達を確保します。アルミパネルも同様の接着技術で活性化でき、性能をさらに向上させます。

取り付けと互換性
本システムは C‑Channel、Hook‑On、Clip‑In などの一般的な金属天井取り付け方式に対応し、モジュール式や特注の天井ソリューションへの適応が可能です。軽量設計により現場での取り扱いが容易です。

デザイン

• 色、パンチング、形状のバリエーションあり

機能

• 冷房、暖房、音響処理

技術データ
システム組み合わせ:
+ AQUILO
+ VENTAMIC
+ ARCHISONIC®

寸法:
設置高さ: 最小 100 mm
標準寸法:
- パネル長さ: 600 – 3000 mm
- パネル幅: 400 – 1200 mm
- パネル高さ: 30 – 50 mm
特注寸法はお問い合わせください

容量（水）:
冷房: 最大 100 W/m²（ΔT: 8 K）；有効面積比: 75 %
暖房: 最大 116 W/m²（ΔT: 15 K）

音響:
吸音率 αw: 最大 0.85（クラス B、EN ISO 11654）

技術仕様

• 型式: A11-C
• 熱的快適性基準: EN ISO 7730
• 耐火等級: A2-s1, d0（EN 13501-1）
• EPD: 利用可能
• 冷房能力（水）: 最大 100 W/m²（ΔT 8 K）；有効面積比 75 %
• 暖房能力（水）: 最大 116 W/m²（ΔT 15 K）
• 設置高さ: 最小 100 mm
• パネル寸法: 長さ 600–3000 mm；幅 400–1200 mm；高さ 30–50 mm（特注可）
• 吸音: αw 最大 0.85（クラス B、EN ISO 11654）
• 互換システム: AQUILO、VENTAMIC、ARCHISONIC®；C‑Channel、Hook‑On、Clip‑In に対応
• 構造: 銅管 + アルミ熱伝導レールをレーザー溶接；コイルは特殊接着剤と高圧で金属板に接着
