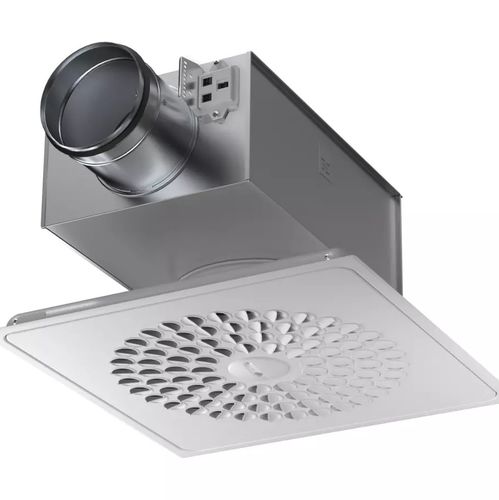

天井用空気拡散器 WISE COLIBRI

天井用正方形溶融亜鉛メッキ鋼製

簡単な説明

• 需要制御換気用Swegon WISEシステム用アクティブエアディフューザー

主な特徴

• 可変または一定流量調整
• 無線によるワイヤレス通信
• 内蔵センサー
• クイックアクセス機能による迅速で簡単な設置およびメンテナンス
• 調整フレームADAPTERにより様々な吊り天井システムに適応可能
• バリエーション：接続 Ø160 または Ø250

製品概要

• 負荷が変化する建物の需要制御換気用に設計
• 快適な換気のために設計
• 湿度、寒さ、および攻撃的な環境を避ける必要があります
• 給気システム用に設計
• 圧力に依存しませんが、開放型ダンパーの圧力損失と同等の最小圧力損失が必要です
• 設計時に最小風量を考慮する必要があります

設計

インテグレーテッドエアフローセンサー

インテグレーテッドダクト温度センサー

インテグレーテッド室温センサー

インテグレーテッド人感センサー

インテグレーテッドLED

最大3つのバルブアクチュエーターを接続可能

接続：Ø160またはØ250

常に試運転ボックスと防塵プロテクターが付属

エアディフューザーはクイックアクセスが可能

空気力学的に設計されたノズル

正方形寸法595x595 mm、モジュール寸法600x600 mmのカセット吊り天井に簡単に取り付け可能

素材と表面処理

エアディフューザー：接続スピゴットは亜鉛メッキ鋼板製（Z275）、その他の金属部品は粉体塗装鋼板製、標準仕上げRAL 9003（シグナルホワイト）、光沢40、エアノズルはPPプラスチック製（ポリプロピレン）

コミッショニングボックス： 技術データ（風量-騒音レベル-冷却能力）

サイズ｜最小l/s｜最小m3/h｜50 Pa l/s｜50 Pa m3/h｜P Δt=8K W｜150 Pa l/s｜150 Pa m3/h｜P Δt=8K W 160 | 5 | 18 | 72 | 260 | 694 | 75 | 270 | 772 250 | 10 | 36 | 105 | 378 | 1011 | 120 | 432 | 1156 注意事項

*本製品はMin.以下を調整できますが、測定精度は保証できません。注意：製品全体の圧力降下が高い場合、最小流量に到達するのが難しい場合があります。

製品シートのサイジング図を参照してください。 特性/技術仕様

製品名: WISE Colibri シーリング

機能：

需要制御換気用アクティブ・エア・ディフューザー

流量調節：

通信：ワイヤレス（無線）

内蔵センサー：風量、ダクト温度、室温、存在感

インジケーター：内蔵LED

アクチュエーター接続：最大3つのバルブアクチュエータを接続可能

接続（ダクト）：Ø160またはØ250

ディフューザー外形寸法：595 x 595 mm（600 x 600 mmのカセット天井に適合）

材質：亜鉛メッキ鋼板スピゴット（Z275）、粉体塗装鋼板部品、PPプラスチックノズル

仕上げ：RAL 9003（シグナルホワイト）、光沢40

監視ボックス：亜鉛メッキシート金属、内部PET吸音材（防火等級B-s1,d0）

設置：

クイック・アクセス

設置およびメンテナンスの簡易化

環境

: 湿潤、低温、または攻撃的な環境には適していません

設計: 給気システム; 必要最小限の圧力降下で圧力に依存しません
