説明

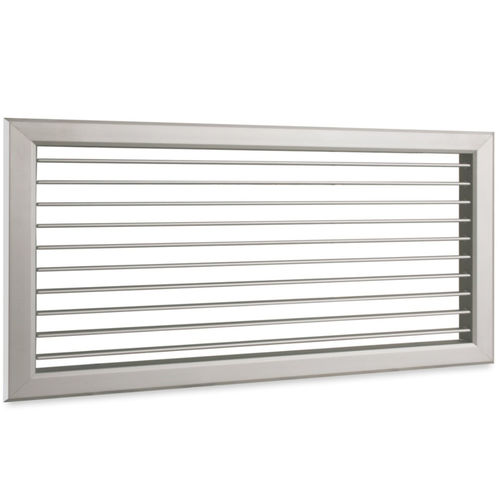

NOVA-Aは、1列または2列の調整可能なブレードを備えた長方形のアルミニウム拡散グリルです。 外観に重点を置く必要があるような施設での使用には適切です。 NOVA-A拡散グリルは、水平方向および垂直方向に調整可能なブレードを使用して空気を向けます。 空気供給と空気抽出用に設計されています。 拡散グリル全体を通る空気のバランスのとれた分布のために、ダンパーまたはプレナムボックスを使用することが推奨される。
デザイン
NOVA-A拡散グリルは、エロキサルコーティングを施したアルミニウムプロファイル、または必要に応じてパウダーラッカー仕上げ(RAL 9010-白)の表面仕上げで製造されています。他のRALタイプもご要望に応じて入手可能です。
ブレードのタイプ:

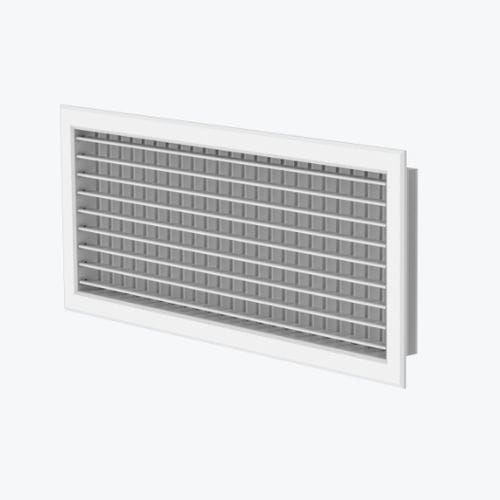

単列および二列拡散グリルは、水平方向と垂直方向の両方の前面ブレードの配置を持つことができます。 ブレードの第2列は、常に第1列に対して垂直である。 羽根の軸ピッチは20mmです。
説明
グリルは、偏向器の助けを借りて空気を水平方向と垂直方向の両方に向けます。 ダンパーまたはプレナムボックスは、グリル全体を通して空気の均一な分布を提供します。
取り付け
NOVA-A拡散グリルは、皿ねじを使用して矩形ダクトに直接取り付けることができます (タイプ「1」取り付け)。または、取り付けフレームとスプリングクリップ (タイプ「2」取り付け+ UR) を使用して壁面に取り付けることができます。必要に応じて、取り付けフレームを使用して壁と天井に取り付けることができます。取り付けメカニズム(タイプ「3」マウント)。
寸法と
重さ
1kg
---
