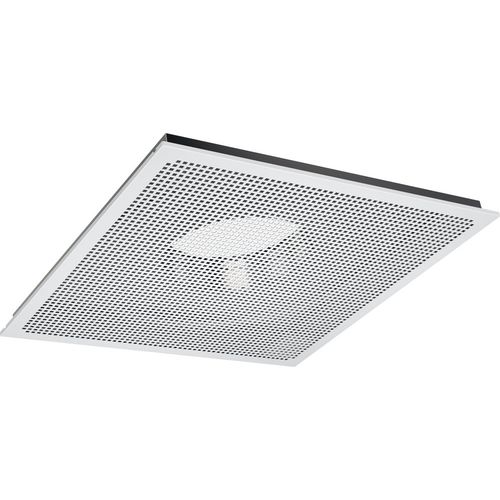

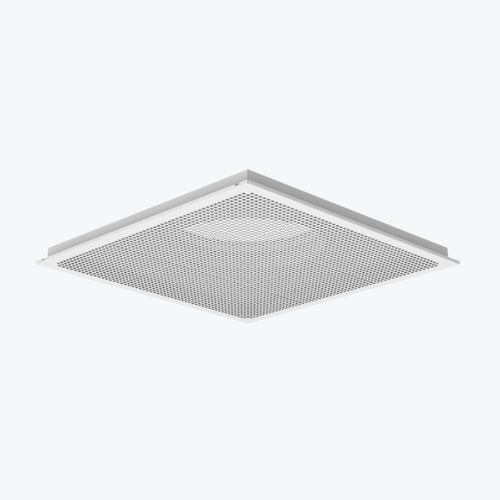

天井空気拡散器 TSF

吊り下げ式正方形

天井設置用のTSF穿孔式排気ディフューザー。 TSFは、主に空気供給にも使用できる空気排気用の穿孔ディフューザーです。 天井アセンブリ用に設計されています。 空気流を調整するには、プレナムボックス THOR またはアイリスダンパー SPI を使用する必要があります。 デザイン TSFは7種類のサイズ100-400で利用可能で、サイズ250-400は吊り天井に取り付けるためのアダプタプレートを必要としません。 TSFは、板金で製造された穿孔フロントプレートとディフューザーボックスで構成されています。 ディフューザーボックスには、ゴムシールを備えた接続スリーブがあります。 TSFはホワイトパウダーコーティング仕上げ（RAL 9003、光沢30％）で塗装されています。 フロントプレートは取り外し可能で、ダクトに簡単にアクセスできます。 取り付け 取り付けの際は、穴あきの前面をまっすぐ引き出します。 ブラインドリベットでディフューザーボックスを接続し、フロントを再マウントします。 制気口が THOR プレナムボックスに適合する場合は、THOR プレナムボックスの前面のダクト直径の 4 倍の直線長さが必要です。 Sinus P600は、TSF 100-200を設置する際の誤った天井タイルの代替品です。 TSF 250400は直接取り付けることができます。 穴の寸法は測定テーブルに従っています。 寸法と 重さ 1kg
