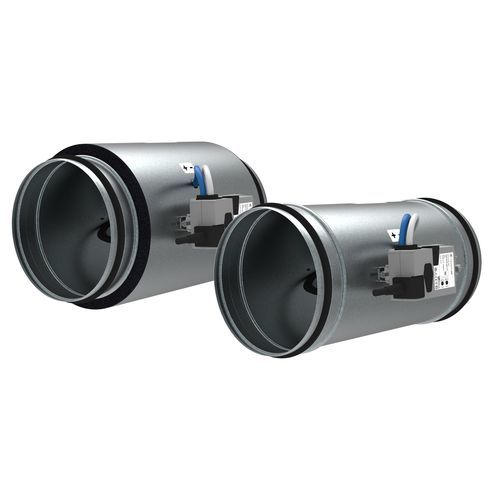

空気流量レギュレーター OPTIMA-R-LV

概要
OPTIMA-R-LVは、商業施設や産業用HVACシステム向けの需要対応換気用低風速VAVコントローラーです。約0.2 m/sまでの低風速での信頼性の高い風量制御を実現し、ダクト内の非常に低い圧力（2 Pa以上）で動作します。

動作原理
本機は金属製の測定プローブで動圧を連続測定します。プローブ信号から風量を算出し、設定値と比較して差がある場合はアクチュエータがダンパー位置を調整し、目標風量を維持します。これにより低速度・低圧条件下での精密な制御が可能です。

モデル

• OPTIMA-R-LV — 断熱なし、単層亜鉛めっき鋼板ケーシング。
• OPTIMA-R-LV-I — 断熱あり：閉セルフォームマットを挟んだ二重層ケーシング（断熱・防音）。
• OPTIMA-R-LV-MOD — 断熱なし、バス通信ポート搭載（Modbus RTU または BACnet MS/TP）。
• OPTIMA-R-LV-I-MOD — 断熱二重層ケーシング、バス通信ポート搭載（Modbus RTU または BACnet MS/TP）。

利点

• 低風速での高精度制御 — 約0.2 m/sからの低〜中風速領域で安定して動作。
• 柔軟な運用性 — 給気／排気用に設定可能な電気式コントローラー；MODモデルは現場バス統合（Modbus RTU または BACnet MS/TP）に対応。
• アクチュエータ保護機能 — 非常に低い風量条件下でも機械的な損傷を避けるための制御アルゴリズムを搭載。

特徴

• ケーシング：円形ケーシング、亜鉛めっき鋼（断熱なしは単層、断熱ありは閉セルフォーム入り二重層）。
• ダンパー羽根：亜鉛めっき鋼製羽根と軸；強化ポリマー製軸受；羽根および接続スリーブにゴムシールを装備。
• 測定プローブ：ポリマー製コネクタで配管に接続された金属プローブ。
• アクチュエータ／コントローラ筐体：強化ポリマー製構造でHVAC環境に適合。
• 漏れ等級：4C。

技術仕様

• 最小測定可能風速：約0.2 m/s。
• 動作圧力範囲：2 Pa～600 Pa。
• 動作モード：給気または排気用に構成された電気式コントローラー。
• 断熱オプション：非断熱（単層）および断熱（二重層＋閉セルフォームマット）。
• 通信（MODモデル）：Modbus RTU または BACnet MS/TP 対応のバスポート。
• ケーシング材質：亜鉛めっき鋼。
• ダンパー軸受：強化ポリマー製軸受。
• 漏れ等級：4C。
