アルミ押出形材ブリーズ・ソレイユ PZAL

外壁用アウトドア横型

製品概要

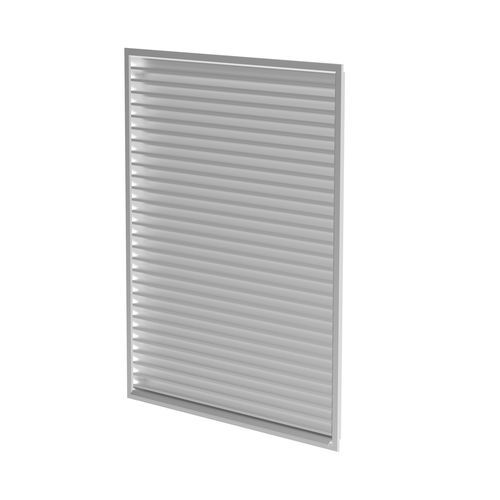

PZALは、屋外の給気・排気用壁開口を雨水の侵入から保護するために設計されたアルミ製の外付けルーバーです。本製品は、風速最大3 m/sまでダクトへの水の侵入を防ぎ、ダクト内部の視線を遮り、機械的な安定性を確保します。

主な特長

• 堅牢な構造と機械的安定性
• 雨水分離の効果（風速最大3 m/sまで水の侵入を防止）
• 狭い羽根間隔（34.5 mm）
• 各種仕上げ色の選択可
• オプションの溶接金網（10 mm × 10 mm）および取付枠

取付けとオプション

• 取付枠とネジでダクトに取り付け可能
• 取付枠の脚を曲げて壁面に取り付け可能
• 大きな異物（例：落ち葉）から保護するための溶接金網オプション
• 表面仕上げは未処理アルミニウムが標準、粉体塗装のシグナルホワイト（RAL9003）やその他のRAL Classic色も対応可

利点

• 雨水分離：給気/排気開口を雨水の侵入から保護
• ダクトまたは壁面取付：様々な建築インターフェースに対応する柔軟な取付オプション
• 仕上げの選択肢：ファサードや設置要件に適した色・仕上げを選択可能

技術データ
公称データ:
風量 — 153; 223; 274 (m³/h)
圧力損失 — 15; 32; 48 (Pa)
音響パワーレベル — 24; 29; 34 (dB(A))
音圧レベル（室吸音面積10 m²） — 20; 25; 30 (dB(A))

寸法と重量:
重量 — 0.4 (kg)

詳細
本製品は外枠、内枠（組み込みの段差あり）、羽根（34.5 mm間隔）で構成され、S型溶接金網（10 × 10 mm）および取付枠を装備できます。段差がフレーム全体の水の侵入を防止します。標準寸法は200 × 200 mmから1400 × 1400 mmまで；その他の寸法は別注対応可能です。

技術仕様

• シリーズ / 名称：PZAL
• 典型的な公称寸法：200 × 200 mm〜1400 × 1400 mm（その他寸法は別注）
• 羽根間隔：34.5 mm
• 雨水保護のための最大許容風速：最大3 m/s
• 材質：押出成形アルミニウムプロファイル
• 標準仕上げ：未処理アルミニウム；粉体塗装 RAL9003（シグナルホワイト）対応
• オプション付属品：取付枠、溶接金網（10 × 10 mm）
• 標準SKU表示：PZAL-200x200（品番：#335621）
• 重量（SKU例）：0.4 kg
