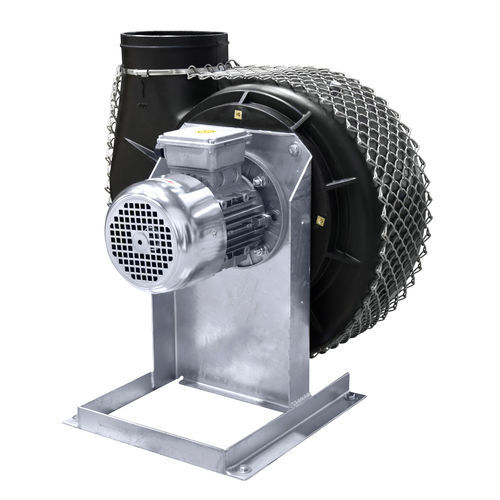

遠心ファン PRF-EX
自立型産業用屋外用

お気に入りに追加する

商品比較に追加する

特徴

技術

遠心

設置

自立型

用途

産業用

用途

屋外用

素材

溶融亜鉛メッキ鋼製, スチール製, プラスチック製, ガラス繊維

色

銀色

その他の特徴

排煙用

空気流量

最少: 80 m³/h
(2,825.2 ft³/h)

最大: 14,500 m³/h
(512,062.7 ft³/h)

重量

最少: 6 kg
(13.23 lb)

最大: 172 kg
(379.2 lb)

幅

最少: 211 mm
(8 in)

最大: 1,435 mm
(56 in)

パワー

最少: 4 W

最大: 8,060 W

概要

利点

安全性: 爆発性雰囲気下での運転を想定して設計されており、設置後の適合性を確保するために ATEX 2014/34/EU に基づく試験を実施しています。
用途の柔軟性: 汚染や腐食性ガスを含むプロセスに対応するため、選定された材料と堅牢な設計を採用しています。
モジュール性: 筐体の回転位置調整（UV耐性・防水の PE-el、DN75 は PPs-el）により、さまざまな設置レイアウトに適合します。
温度・ガス適合範囲: 温度クラス T1〜T4 に対応し、Zone 1 および Zone 2 での排気が可能。ガス群 IIA、IIB、および水素に対応します。

特徴

構造: 焼結（シンター）製の PE-el 筐体は UV 耐性・防水仕様（DN75 は PPs-el）。筐体は回転で位置調整可能（標準位置 GR360、DN75 は GL360）。台座は亜鉛メッキ鋼（DN75 は粉体塗装鋼）。
羽根車: PP-el（DN75 は PPs-el、500D4 は GFK）製の単流羽根車。効率的な羽根形状で静的・動的にバランス調整済み、IEC Ex db モータに合わせて配置。
モータ: 耐爆（Ex db）モータ（DN75 は Ex）と Ex eb 終端箱。
モータ保護: 組込みの PTC サーミスタを備え、モータ保護装置への接続が必要です。
制御: 交流周波数変換器による可変速制御に対応。注意：PRF EX 75 はインバータ運転に適しません。インバータで駆動する場合は、対象モータが該当インバータで試験・認証されている必要があります。
設置: 台座を用いて床置き設置。配管への振動伝達を抑えるため、フレキシブルジョイントの使用を推奨します。
