高耐圧縮性バックフィル TRUBED

ダクト用風力タービン用道路用

概要
地中ユーティリティ設置において、熱性能、構造安定性、規格適合が求められる場合、当社のケーブル砂、セメント結合砂（CBS）、および埋め戻し材はエンジニアリングされたソリューションを提供します。製品はLV、HV、UHVケーブルの設置に指定され、ENA TS 97-1 に準拠するよう設計されています。

ケーブル砂：電力・データ用の精密敷床材
ENA TS 97-1 準拠のケーブル砂は、埋設ケーブルからの熱を効率的に拡散する高い熱伝導性、均一な締固め、長期的な安定床を提供するよう設計されています。

• 均一な粒度と密度
• 埋設ケーブル向けの優れた熱拡散
• 優れた締固めとトレンチ安定性
• ケーブルの過熱やサービス中断のリスク低減

セメント結合砂（CBS）：強度と施工性の両立
現場のトレンチ修復、ダクト敷設、空隙充填向けに、工場で調合された半乾燥のセメント結合砂混合物を定義比率で供給します。構造性能と現場での取り扱いやすさを両立します。

• 混合比は 1:3～1:20（セメント : 砂）で提供
• 施工性は通常 8–12 時間（最大 12 時間まで延長可）
• 選定されたCBS混合物は低熱抵抗率（≤ 1.2 Km/W）
• 高い荷重支持能力で修復用途に適合
• ENA TS 97-1 および関連NGTS基準（NGTS 3.05.07）に準拠

埋め戻しソリューション：耐久性を追求
土木、ユーティリティ、再生可能エネルギーのプロジェクト向けに、トレンチの長期安定化とダクト保護を提供する埋め戻し材を用意。空隙のない締固めと耐湿性を備えます。

• 空隙のない締固めと均一な密度
• 長期性能を支える耐湿性
• ケーブル定格を支援する熱調整性
• 保守・ライフサイクルコストの低減

適用例

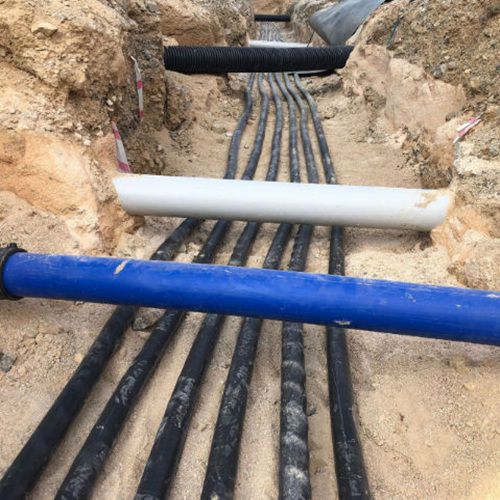

• ケーブル敷設床材、ダクト被覆
• 配管保護、トレンチ修復
• 太陽光・風力発電所のインフラ
• 鉄道、道路、ユーティリティのトレンチ工事

TRUBED セメント結合砂
TRUBED は工場混合の安定化セメント結合砂のラインです。TRUBED Utility の混合は半乾式で、例として 1:14（セメント : 砂）比で供給されます。TRUBED 製品は標準型、従来型、可搬式バッチ供給型で提供され、品質管理されENA TS 準拠です。

• TRUBED Utility：ケーブル敷設およびダクト被覆用の工場混合品
• 典型的なTRUBED混合例：1:14 セメント : 砂
• 標準CBS混合：1:3～1:20 の比率で工場混合
• TRUBEDの主な特長：比率カスタマイズ可；作業性最大12時間；ENA TS 97-1 準拠；低熱抵抗率；空隙率 ≤ 0.54
• TRUBEDの代表的用途：ケーブル敷設、ダクト被覆、トレンチ安定化、充填

大規模プロジェクト向け現場ソリューション（CBS）
大規模プログラム向けに、ENA TS 準拠のCBSを供給する全国規模の可搬式バッチング能力を提供します。可搬式バッチ出力は 1,200 t/シフト から 5,600 t/シフト まで、複数プラント供給や現場に合わせた再配置が可能です。

• 高出力案件向けのオーダーメイド供給
• 顧客の生産量、在庫、物流に合わせた配合
• 複数バッチプラントの供給と再配置オプション
• プロジェクトスケジュールに合わせた迅速な動員

選ばれる理由

• ENA TS 97-1 認証製品
• 全国配達対応（バルクおよび袋詰め）
• バルクおよび袋詰めの供給オプション
• 技術サポートとカスタム配合
• 現場対応ソリューション：可搬式バッチと長期プロジェクト向けTRUBED

技術仕様

• 基準：ENA TS 97-1；選定混合物は NGTS 3.05.07 に準拠
• CBS の熱抵抗率：選定混合物 ≤ 1.2 Km/W
• 混合比：典型的なCBS範囲 1:3〜1:20（セメント : 砂）；TRUBED 例 1:14
• 作業性：最大 12 時間（典型 8–12 時間）
• 空隙率（TRUBED / 選定CBS）：≤ 0.54（TRUBED Utility の例）
• 可搬式バッチ出力能力：1,200 t/シフト〜5,600 t/シフト
• 固定拠点の供給半径：品質保証された砂およびCBSは固定拠点から最大30マイルまで供給可能（サービスモデル）
• 主要性能：粒度/密度の一貫性、迅速な熱拡散、優れた締固め/安定性、高い荷重支持力および耐湿性
