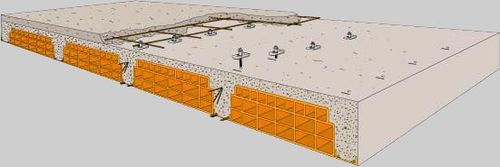

大梁 / 基盤床構造

セラミック製スラブ

コネクターコンポジション -10.9 硬化鋼の Ø 14 mm シャンク、15 mm 六角形のヘッドとフェイクワッシャー、Ø 12 mm のねじ山付きボディ。 -長方形のベースを備えた厚さ60 × 50mm、4 mmの歯付き鋼板。 スタッドコネクタとベースプレートは、その特定の構造のおかげで、埋め込みプロセス中に一緒に来ます。 すべてのコネクタ部品は亜鉛めっきされ、平均保護厚さは8μmで、2サイクルの「Kesternich」耐食性に対応しています。 これは、非常に要求の厳しい構造用途に適した、より高いせん断抵抗を備えた範囲のコネクタです。 具体的な鋳造統合のためのネジと歯付きプレートを備えたスタッドコネクタ。 10.9 硬化鋼の Ø 14 mm シャンクから構成されるエレメント。ワッシャーと15 mm 六角形ヘッド付き。 Ø 12mmのねじ込みボディは下端に切り捨てられた円錐形の断面を有し、両側に折り畳まれた60 × 50 × 4mmの安定板の中央穴に挿入することができる。
