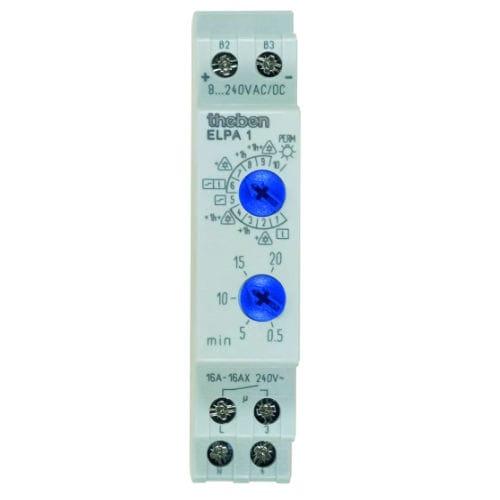

階段タイムスイッチ、電子式
リレーセービングスイッチングと高いランプ負荷のためのゼロクロススイッチング
10種類の機能を備えたマルチファンクション装置。
電気的に絶縁されたAC/DC 8...240 V用追加多電圧入力(例:専用インターホン
DIN 18015-2に準拠したスイッチオフ予告(2回点滅)により、突然の暗転を防止
ボタン長押しによる拡張機能
即時二次スイッチ(階段照明スイッチ)または早期スイッチオフ(スイッチオフディレイ付きパルススイッチ)
常時スイッチ
電子パルスライト
端子配列はELPA 8と同じ
極めて正確
電子式過負荷保護付き押しボタン入力
自動3または4導体検出(床照明用接続で4導体、3導体は新しいシステムでは使用不可)
動作電圧 - 230 V AC
周波数 - 50 - 60 Hz
幅 - 1モジュール
設置タイプ - DINレール
スタンバイ時消費電力 - ~0.3 W
最大容量損失 - 1 W
グローランプ負荷 - 100 mA
設定範囲時間 - 0.5~20分
接続タイプ - 3/4導体
3/4方導体 - 自動
二次スイッチング - 一度に
デューティ・サイクル - 100
接点タイプ - NO接点
開口幅 - < 3 mm (µ)
スイッチング出力 - 無電位(230 V)
白熱灯/ハロゲンランプ負荷 - 2600 W
蛍光灯負荷(従来型)リードラグ回路 - 2600 VA
蛍光灯負荷(従来型)並列補正 - 1300 VA 130 µF
LED ランプ 8 W - 600 W
蛍光灯負荷(電子バラスト) - 1100 W
蛍光灯負荷(従来型)直列補正 - 2600 VA
蛍光灯負荷(従来型)補正なし - 2600 VA
---
