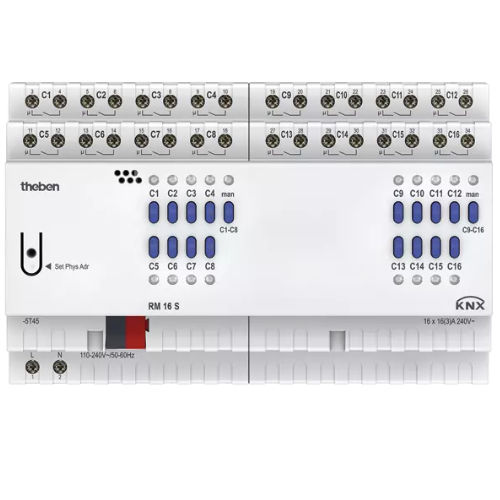

16路スイッチングアクチュエータ FIX2
各チャンネルのスイッチング状態をLEDで表示
装置上での手動操作(バス接続なしでも可能)
調整可能な特性:スイッチング、遅延スイッチング、パルス機能など
リンク、接点タイプ(NC接点/NO接点)、連続オン、連続オフ、セントラル・スイッチング、シーンの保存/呼び出しなどのセントラル・コマンドへの参加
スイッチング機能オン/オフ、パルス、オン/オフディレイ、警告付き階段ライト
論理リンク:ロック、AND、リリース、ORなど
動作電圧 KNX - バス電圧、4 mA以下
動作電圧 - 110 - 240 V AC 50 - 60 Hz
周波数 - 50 - 60 Hz
待機時消費電力 - ~0.5 W
設置タイプ - DINレール
幅 - 8モジュール
接続タイプ - KNX バスターミナル
最大ケーブル断面積 - 単線 0.5 mm² (Ø 0.8)~6mm²、エンドスリーブ付き撚り線:0.5 mm²~4 mm
チャンネル数 - 16
接点タイプ - NO接点, 16 A, 3 A
開口幅 - 3 mm未満
抵抗負荷 - 3680 W
白熱灯/ハロゲンランプ負荷 - 2000 W
蛍光灯負荷(従来型)並列補正 - 1300 W (140 µF)
蛍光灯負荷(従来型)補正なし - 2000 VA
蛍光灯負荷(電子安定器)- 1200 W
省エネランプ - 300 W
LEDランプ 8 W - 600 W
突入電流 - 最大800 A / 200 µs
電圧出力 - 240 V AC
スイッチング出力 - 無電位
様々な相のスイッチング - 可能
SELVに適合 - 全チャンネルがSELVでスイッチングする場合は可能
C負荷
タイプ - モジュール FIX2
周囲温度 - -5°C ...45°C
保護等級 - IP 20
保護等級 - II
---
