ガラス製避煙揚げ板 DEVEA

アルミ押出形材EPDM外壁用

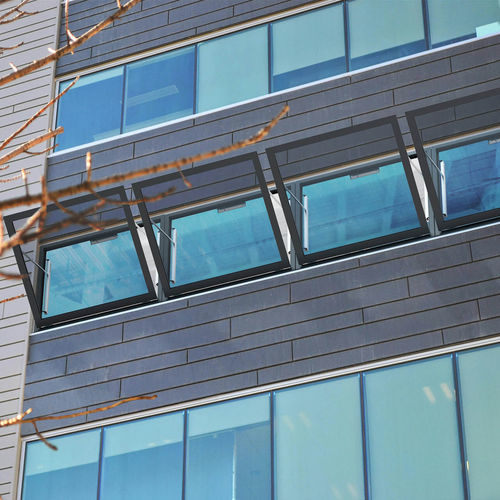

DEVEAは、垂直ファサードへの設置に適した、断熱仕切りのある自然換気窓であり、日常的な自然換気や煙の排出に最適です。スリムな構造とコンパクトな設計で、優れた美観を備えています。ガラス厚は4～32mmに対応可能です。さまざまな開閉方式が用意されています。 代表的な用途 特にファサードへの設置に適しています。設置例：ショッピングセンター、アトリウム、オフィスなど。 壁面カーテンシステムや開口部のある組積造などには、専用プロファイルを適応させることができます。 材質 窓の構造は強化アルミニウム製です。外枠とフラップ枠の両方に熱断絶構造が採用されています。枠はEPDMゴムで密閉されています。 寸法 プロファイルの種類によって異なります。さまざまなプロファイルが用意されています。 設置角度 取付角度は90ºです。 開口角度 寸法、重量、および制御システムのタイプによって異なります。 気密性、耐風性、防水性 気密性：クラス4（600 Pa）。 耐風荷重：C3（1200 Pa）。 水密性：9A（600 Pa）。 断熱性能 フレームと換気口の組み合わせ、およびガラスの厚さにより、U値は最大1.6 W/m²Kまで低減可能です。 高断熱仕様のHIおよびHI+もご用意しています。 遮音性能 Rw (C; Ctr) = 36 (-2; -4) dB ガラス仕様 4～32 mmのガラスに対応 駆動方式 M24V：リニア電動駆動（排煙および日常換気用）。 M24V：チェーン式電動駆動装置（排煙および日常換気用）。 M230V：電動駆動装置（日常換気用）。
